27,12 MHz HF suvirinimas

Atsparumas vandeniui nesukuria vien dangų. Profesionaliems sausmaišiams, vandeniui atsparioms kuprinėms, šaltkrepšiams ir techninei lauko įrangai svarbiausias veiksnys yra kiekvienos siūlės vientisumas.

AtSealock (Yi Fu Long), naudojame išplėstinius27,12 MHz aukšto dažnio (HF) suvirinimo technologijagaminti vandeniui atsparius gaminius su besiūliais molekuliniais ryšiais. Skirtingai nuo tradicinių susiuvimo ar paviršiaus šildymo metodų, HF suvirinimas sukuria nuolatinį TPU ir PVC dengtų medžiagų susiliejimą, sudarydamas sandarias ir vandeniui nelaidžias siūles, skirtas reiklioms lauko aplinkoms.

Turėdama daugiau nei 25 metų vandeniui atsparių maišelių gamybos patirtį, mūsų inžinierių komanda taiko kontroliuojamus HF suvirinimo parametrus, tikslaus suvirinimo štampus ir daugiapakopius kokybės patikrinimus, kad pateiktų patikimus OEM ir ODM vandeniui atsparius sprendimus pasauliniams lauko prekių ženklams.

Kas yra 27,12 MHz aukšto dažnio suvirinimas?

Aukšto dažnio (HF) suvirinimas, taip pat žinomas kaipSuvirinimas radijo dažniu (RF)., yra pažangus gamybos procesas, kurio metu termoplastinės medžiagos sujungiamos naudojant elektromagnetinę energiją.

Skirtingai nuo įprasto terminio sandarinimo, kai šiluma iš išorinio paviršiaus perduodama į medžiagą, HF suvirinimas generuoja šilumą polimero struktūros viduje per dielektrinį kaitinimą. Tai leidžia TPU sluoksniams suminkštėti ir tolygiai susilieti nepažeidžiant išorinio paviršiaus.

Rezultatas nėra klijuota jungtis ar mechaninis tvirtinimas. Vietoj to, suvirintas plotas tampa vieninga medžiagos struktūra, pasižyminčia dideliu atsparumu vandeniui ir puikiu mechaniniu stiprumu.

Kaip veikia 27,12 MHz HF suvirinimas?

Aukštadažnio suvirinimo veikimo principas pagrįstasdielektrinis šildymas. Kai TPU arba PVC pagrindu pagamintos medžiagos dedamos tarp dviejų suvirinimo elektrodų, susidaro aukšto dažnio elektromagnetinis laukas.

1. Medžiagos poliarinės molekulės reaguoja į elektromagnetinę energiją

Termoplastinėse medžiagose, tokiose kaip TPU, yra polinių molekulinių struktūrų. Esant 27,12 MHz elektromagnetiniam laukui, šios molekulės greitai keičia orientaciją pagal kintamą elektrinį lauką.

Šis molekulinis judėjimas sukuria vidinę trintį, tolygiai generuodamas šilumą visoje suvirinimo srityje. Kadangi šiluma kyla medžiagos viduje, sujungimo procesas sukuria gilesnį ir stabilesnį susiliejimą, palyginti su išoriniais šildymo būdais.

2. Molekulinė sintezė sukuria vandeniui atsparią siūlę

Kai temperatūra pasiekia reikiamą lydymosi tašką, slėgis taikomas per tikslaus suvirinimo štampus. Suminkštinti TPU sluoksniai susilieja ir atvėsta į nuolatinę surištą struktūrą.

Šis procesas pašalina įprastą nuotėkio riziką, kurią sukelia:

• Adatų skylės iš siuvimo procesų
• Netolygus klijų pasiskirstymas
• Tik paviršiaus klijavimas
• Mikro tarpai tarp audinio sluoksnių

Vandeniui atspariems krepšiams, skirtiems plaukiojimui baidarėmis, nardymui, žvejybai, stovyklavimui ir jūroje, šis molekulinio lygio sujungimas suteikia esminį pranašumą.

Kodėl Sealock vietoj standartinių suvirinimo metodų naudoja 27,12 MHz

Ne visos suvirinimo technologijos užtikrina vienodą našumą. Dažnio pasirinkimas, mašinos stabilumas, suvirinimo slėgis ir medžiagos valdymas tiesiogiai veikia siūlės patikimumą.

27,12 MHzyra tarptautiniu mastu pripažintas pramoninis dažnis, plačiai naudojamas didelio našumo termoplastiniam suvirinimui, nes užtikrina stabilų energijos paskirstymą ir puikų valdymą apdorojant techninius audinius.

HF suvirinimas ir terminis sandarinimas: kuo skiriasi?

Šilumos sandarinimas ir aukšto dažnio suvirinimas naudojami vandeniui atsparioms medžiagoms sujungti, tačiau jų veikimo principai yra visiškai skirtingi.

Tradicinis terminis sandarinimas perduoda šilumą iš išorinio paviršiaus į medžiagą. Šis procesas labai priklauso nuo temperatūros reguliavimo, šildymo laiko ir operatoriaus patirties. Per didelis karštis gali pažeisti TPU dangas, sumažinti lankstumą arba sukurti silpnas sukibimo vietas.

27,12 MHz HF suvirinimas sukuria šilumą viduje per dielektrinę energiją.Tai leidžia visoje suvirinimo srityje pasiekti tolygų susiliejimą, išlaikant originalų medžiagos lankstumą ir ilgaamžiškumą.

HF suvirinimas ir siuvimas: kodėl vandeniui atsparius maišelius reikia klijuoti vientisai

Siuvimas išlieka vienu iš labiausiai paplitusių tekstilinių maišelių gamybos būdų. Tačiau kiekvienas adatos įsiskverbimas sukuria mažas angas medžiagos struktūroje.

Kasdienėms kuprinėms gali būti priimtinas susiuvimas. Tačiau profesionaliems vandeniui atspariems gaminiams, naudojamiems plaukiant baidarėmis, nardant, žvejojant ir jūrinėje aplinkoje, siūlių nutekėjimo prevencija tampa prioritetu.

HF suvirinimas pašalina adatų skyles, nes medžiagas sujungiama tiesiogiai. Kartu su vandeniui atspariais konstrukcijos metodais suvirintos siūlės geriau apsaugo nuo vandens prasiskverbimo.

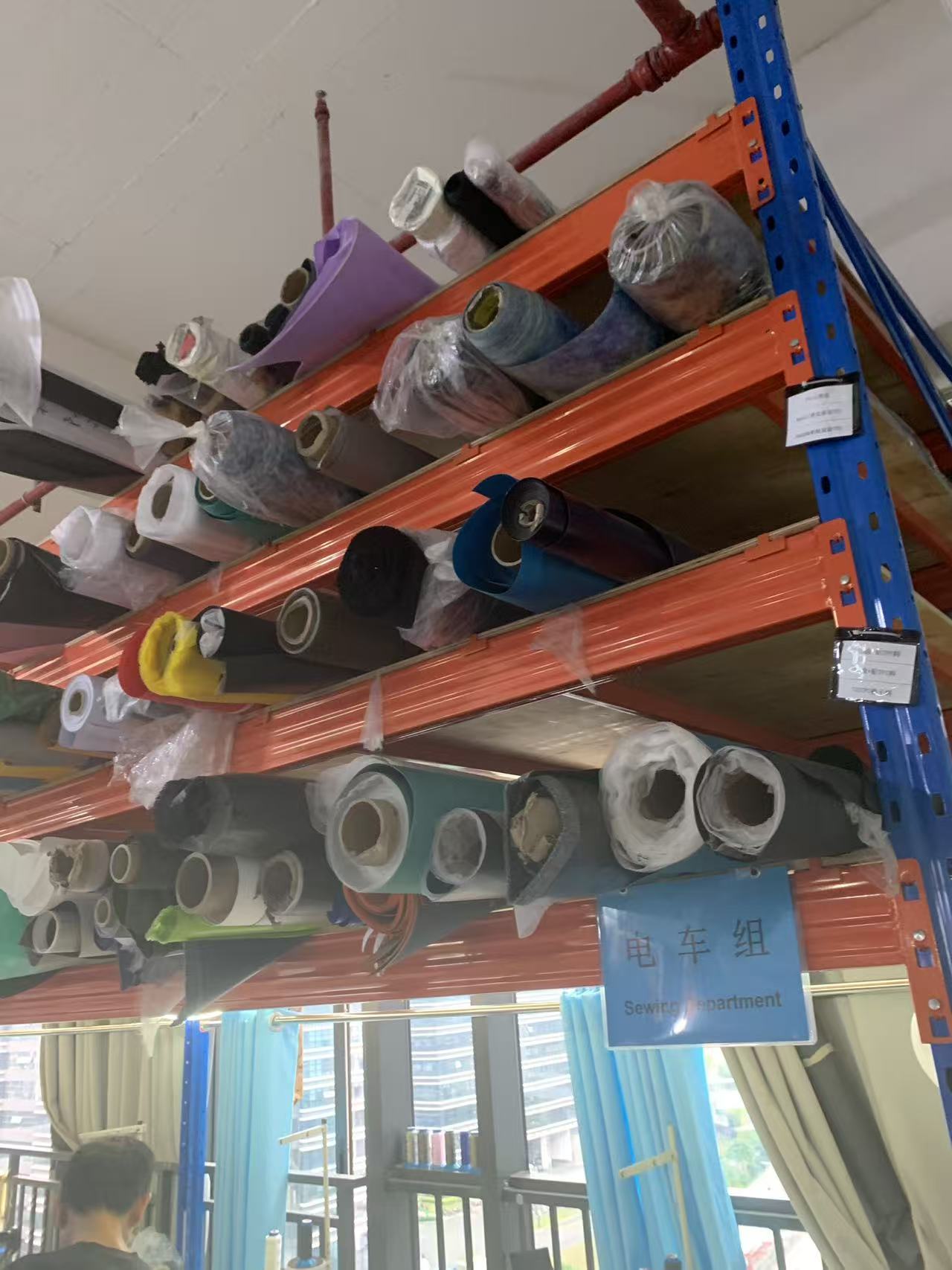

Medžiagos, suderinamos su 27,12 MHz HF suvirinimu

Aukštadažnio suvirinimo našumas priklauso nuo medžiagų suderinamumo. Sealock mūsų suvirinimo procesas yra optimizuotas įvairiems vandeniui atspariems techniniams audiniams.

TPU (termoplastinis poliuretanas)

TPU yra viena iš tinkamiausių medžiagų HF suvirinimui dėl savo puikaus lankstumo, atsparumo dilimui ir vandeniui atsparių savybių.

Įprastos vandeniui atspariuose maišeliuose naudojamos TPU struktūros:

• 840D TPU kompozitinis audinys
• 600D TPU padengtas poliesteris
• 420D TPU lengvas audinys
• TPU tinklelis ir skaidrios TPU langų medžiagos

Vandeniui atsparūs PVC audiniai

PVC dengti audiniai plačiai naudojami sunkiems sausiems maišams ir lauko įrangai, nes jie pasižymi puikiu atsparumu dilimui ir ekonomiškumu.

• 500D PVC vandeniui atsparus audinys
• 1000D PVC brezentas
• PVC tinkleliu sustiprintas audinys

Vandeniui atsparūs gaminiai, pagaminti naudojant HF suvirinimo technologiją

27,12 MHz HF suvirinimas plačiai taikomas profesionalioje vandeniui atsparioje įrangoje, kur itin svarbus siūlės patikimumas.

1. Neperšlampami sausi maišeliai

Sausiems maišams reikalinga visiška vandeniui atspari apsauga plaukiant baidarėmis, plaustais, buriuojant ir tyrinėjant lauke. HF suvirintos siūlės padeda išvengti vandens įsiskverbimo net ir pakartotinai veikiant vandens slėgį.

2. Neperšlampamos kuprinės

Suvirintos vandeniui atsparios kuprinės, skirtos motociklų vairuotojams, važinėjantiesiems ir lauko profesionalams, apsaugo elektroniką, dokumentus ir asmeninę įrangą.

3. Vandeniui atsparūs krepšiai

Didelės talpos vandeniui atsparūs krepšiai, naudojami kelionėms, nardymui ir ekspedicijoms, turi tvirtesnių suvirintų konstrukcijų.

4. Minkšti šaldymo krepšiai

TPU suvirinti minkšti aušintuvai turi būti sandarūs, kad pagerintų izoliacijos savybes ir apsaugotų nuo drėgmės prasiskverbimo.

• Sausas krepšys
• Neperšlampama kuprinė
• Vandeniui atsparus krepšys
• Minkštas šaldymo krepšys
• Vandeniui atsparus motociklo krepšys
• Lauko įrangos krepšiai

Sealock HF suvirinimo gamybos procesas

Aukštos kokybės vandeniui atspariems gaminiams reikia daugiau nei pažangios įrangos. Suvirinimo procesas turi būti kontroliuojamas nuo medžiagos paruošimo iki galutinio patikrinimo.

Sealock 27,12 MHz HF suvirinimo gamybos galimybė

Pažangiai suvirinimo technologijai reikalinga tokia pat pažangi gamybos kontrolė. Sealock (Yi Fu Long) HF suvirinimas nėra traktuojamas kaip vienas gamybos etapas. Ji valdoma kaip visa inžinerinė sistema, apimanti įrangos kalibravimą, suvirinimo parametrus, operatoriaus mokymą ir galutinę patikrą.

Turėdama daugiau nei 25 metų vandeniui atsparių lauko gaminių gamybos patirtį, Sealock sukūrė standartizuotas įvairių medžiagų, storių ir gaminių struktūrų suvirinimo procedūras.

• 27,12 MHz pramoniniai aukšto dažnio suvirinimo aparatai
• Kelios HF suvirinimo gamybos linijos
• Tikslieji žalvario suvirinimo štampai
• Valdomas suvirinimo slėgis ir energijos nustatymai
• Profesionalios QC tikrinimo procedūros

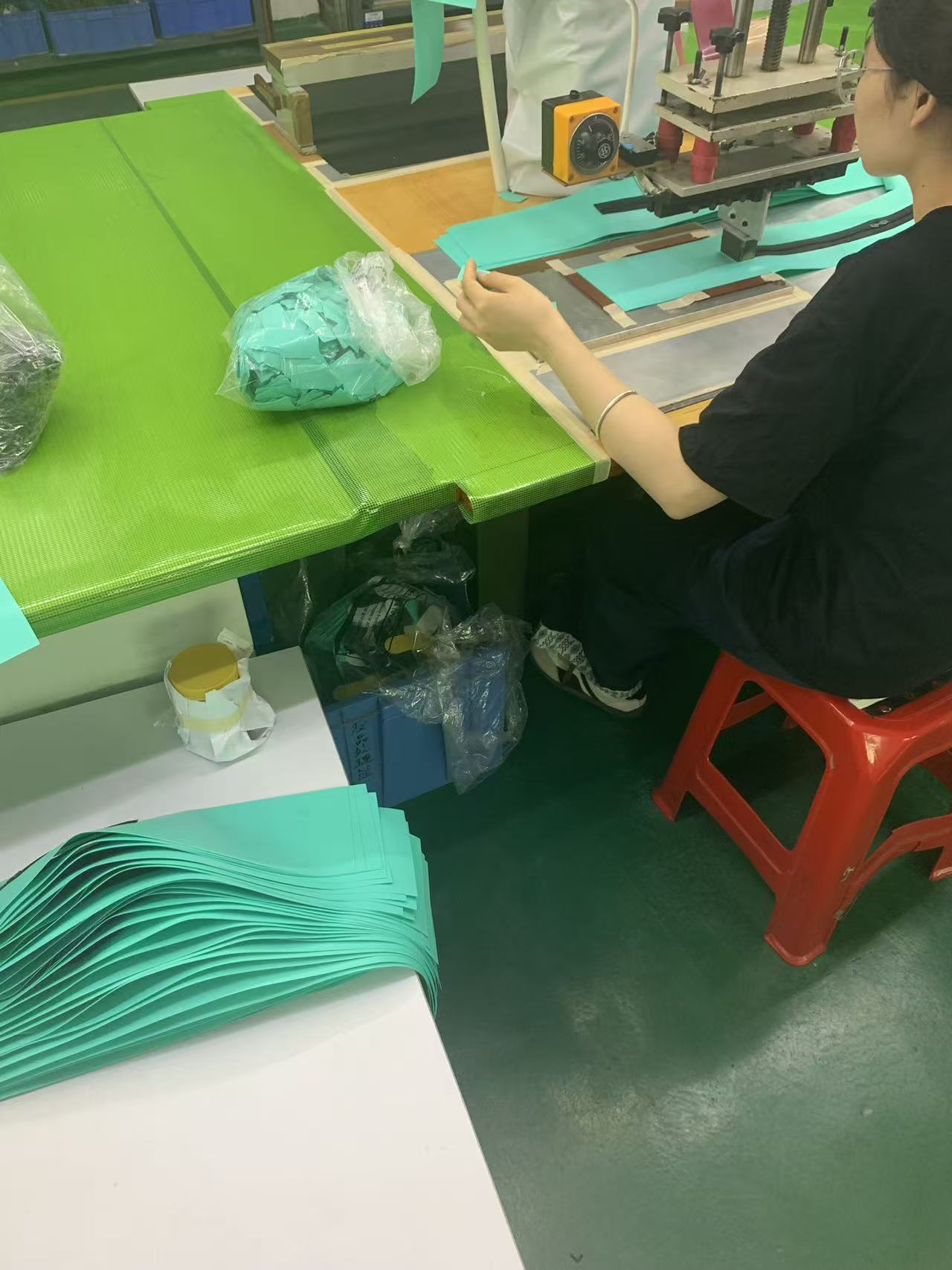

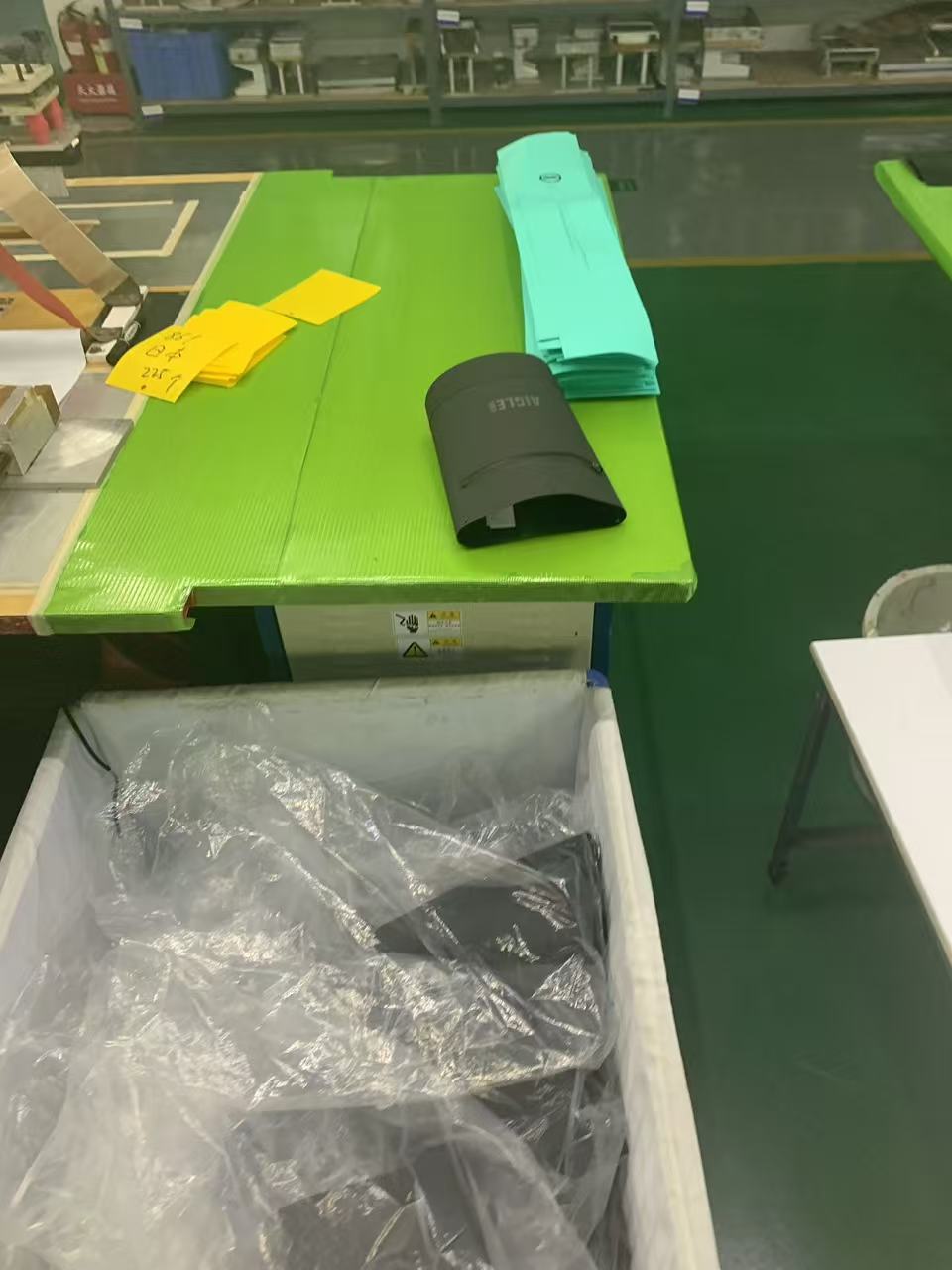

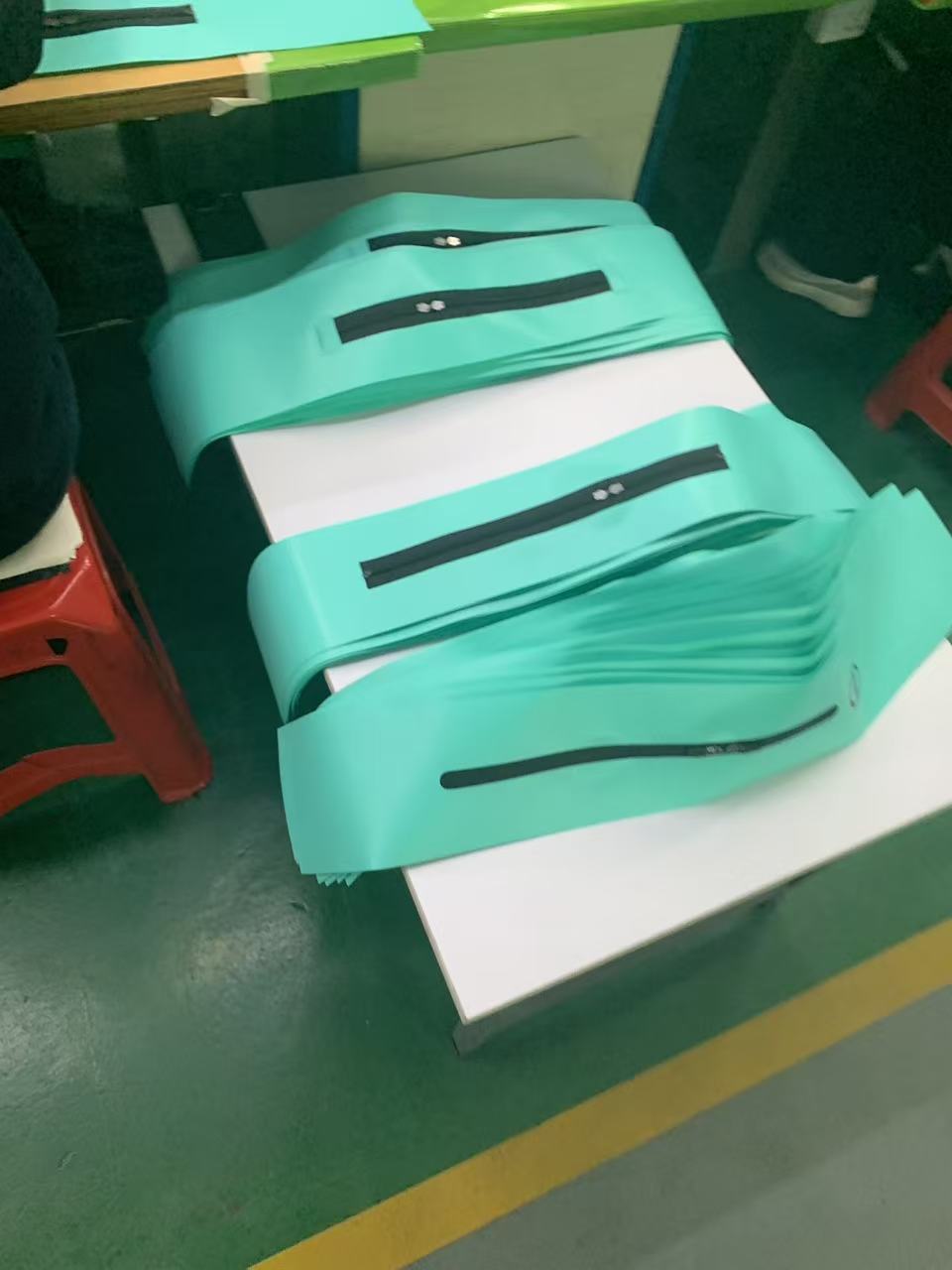

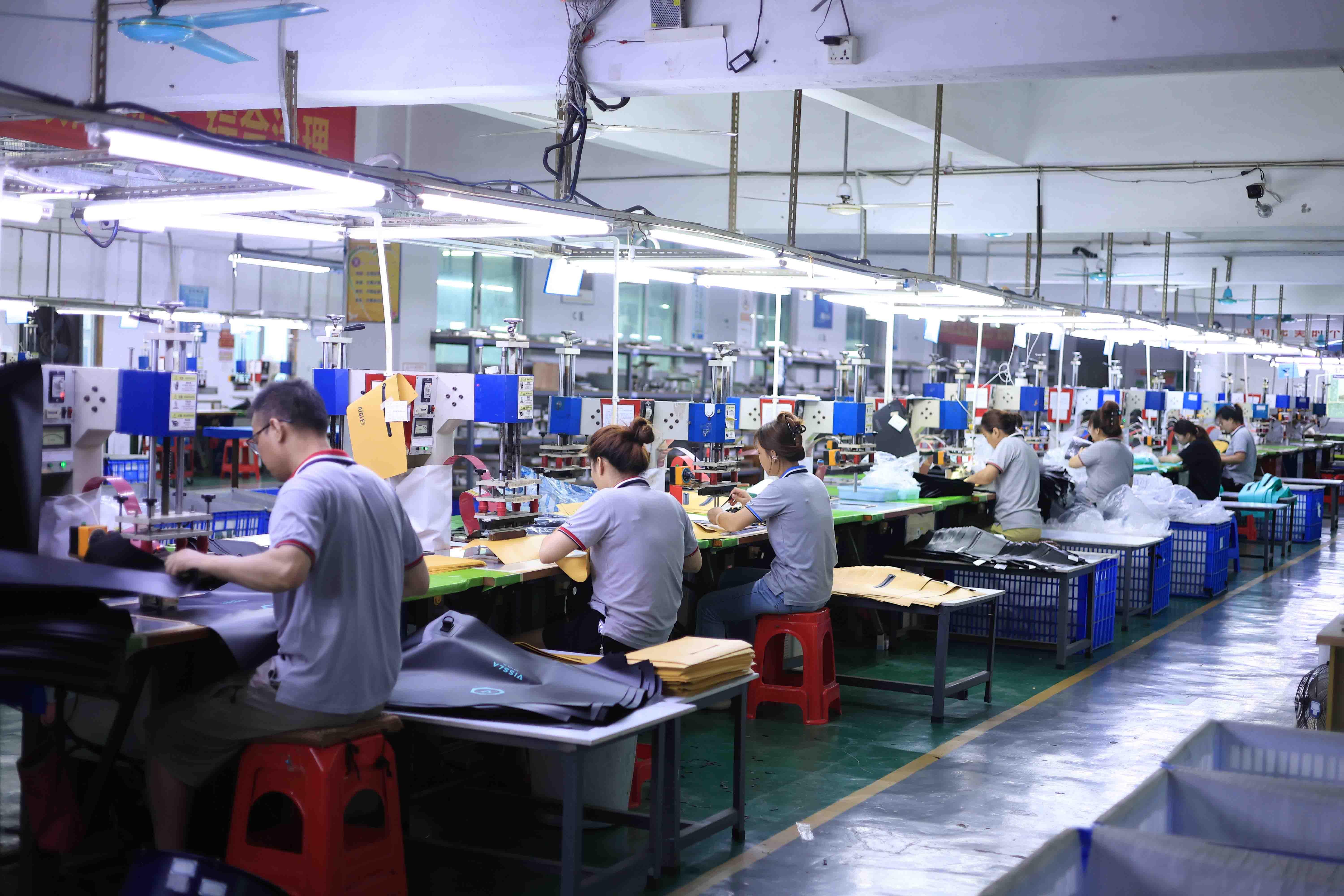

3 paveikslas: Sealock gamybos linija, pritaikyta aukšto dažnio suvirinimui vandeniui atspariems gaminiams.

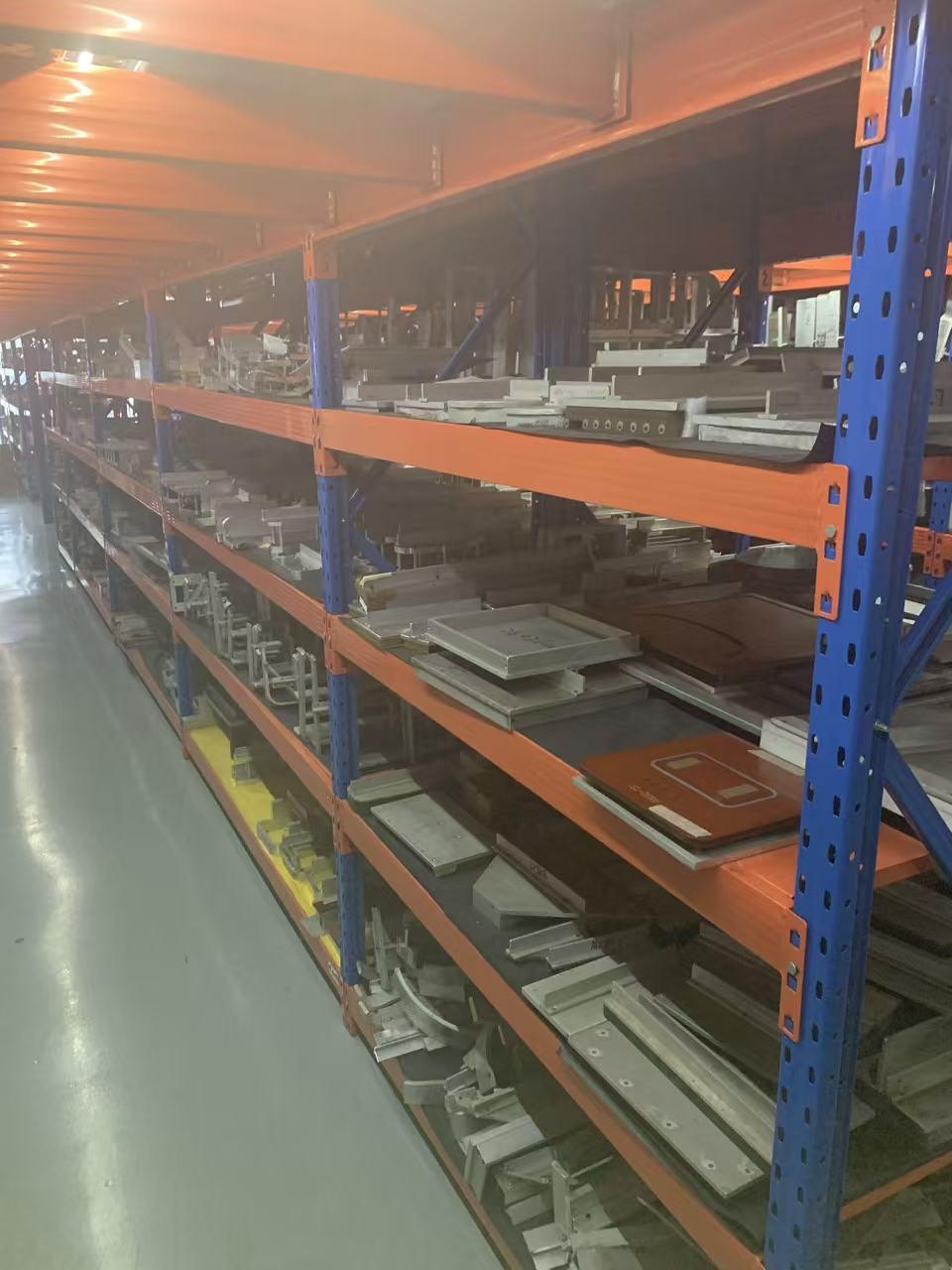

Tiksliojo suvirinimo štampai: nuoseklios siūlės kokybės raktas

Aukštadažnio suvirinimo gamyboje suvirinimo štampai tiesiogiai veikia siūlės išvaizdą, stiprumą ir nuoseklumą.

„Sealock“ naudoja tiksliai suprojektuotus žalvario suvirinimo štampus, suprojektuotus pagal kiekvieną gaminio struktūrą. Štampas kontroliuoja suvirinimo slėgio pasiskirstymą ir užtikrina, kad kiekviena siūlė gautų vienodą elektromagnetinę energiją.

Tai ypač svarbu sudėtingiems vandeniui atspariems gaminiams su:

• Išlenktos siūlės
• Keli audinio sluoksniai
• Sustiprintos streso zonos
• Skaidrūs TPU langai
• Sunkios 840D TPU medžiagos

Palyginti su rankinio sujungimo metodais, tikslūs HF suvirinimo štampai pagerina pakartojamumą masinės gamybos metu ir sumažina skirtumus tarp mėginių ir masinių užsakymų.

4 pav. Individualūs žalvario suvirinimo štampai užtikrina stabilų HF suvirinimo našumą.

Kokybės kontrolės sistema: nuo medžiagų tikrinimo iki modeliavimo testavimo realiame pasaulyje

Atsparumas vandeniui yra tik viena gaminio patikimumo dalis. Profesionali lauko įranga turi atlaikyti pakartotinį naudojimą, transportavimo poveikį, mechaninį įtempimą, aplinkos poveikį ir ilgalaikį nusidėvėjimą.

„Sealock“ kokybės kontrolė apima visą gamybos procesą, nuo gaunamų medžiagų patikrinimo iki galutinio produkto modeliavimo testavimo. Mūsų testavimo sistema įvertina atsparumą vandeniui, siūlės stiprumą, ilgaamžiškumą, išvaizdos stabilumą ir transportavimo patikimumą.

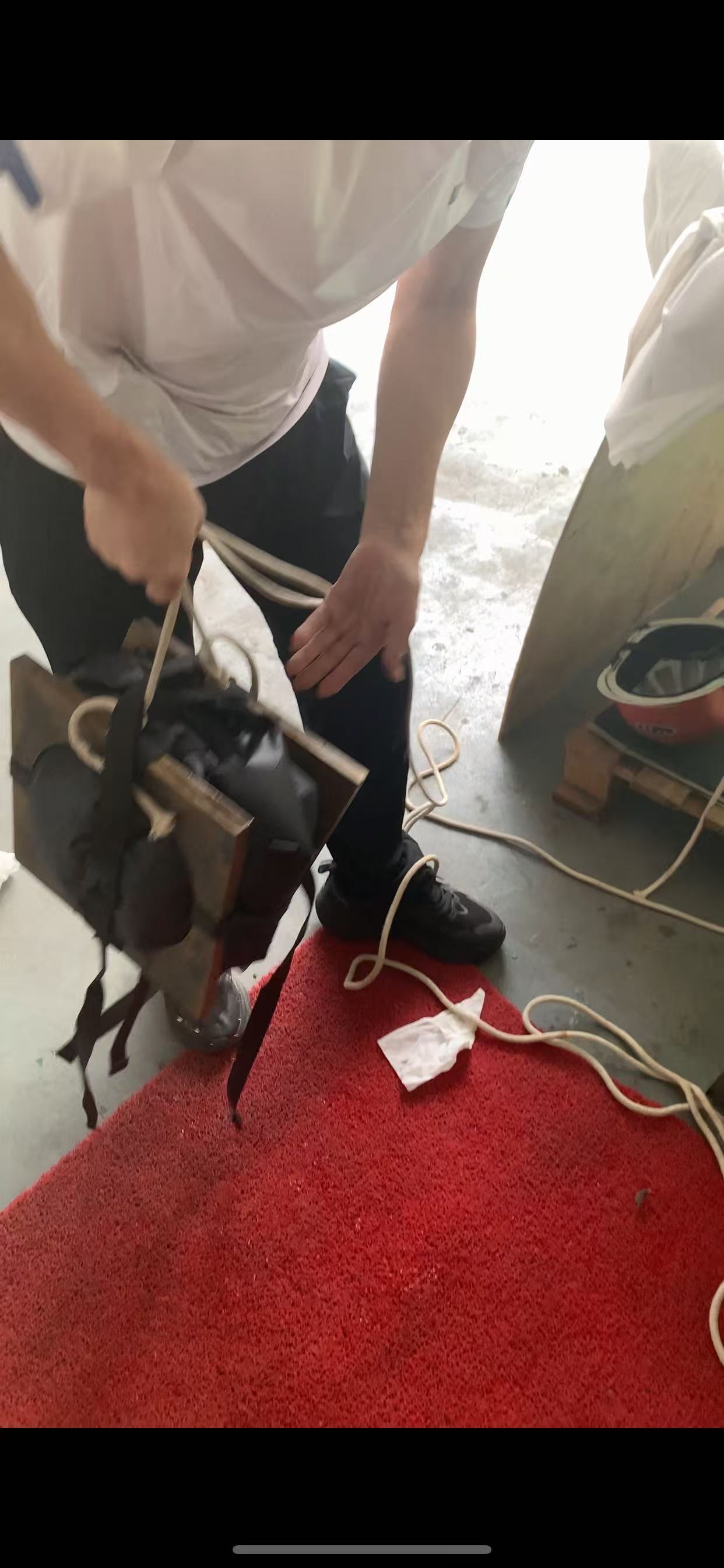

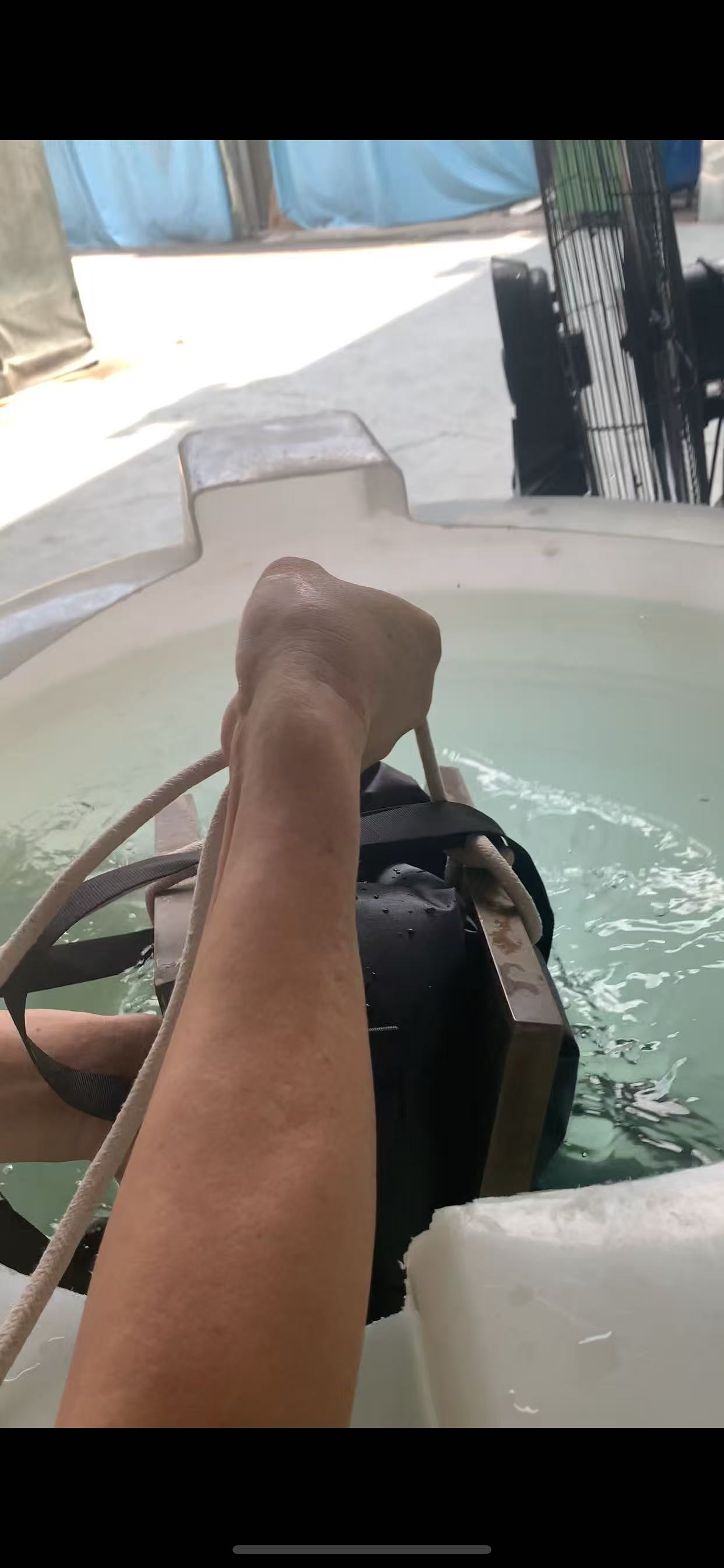

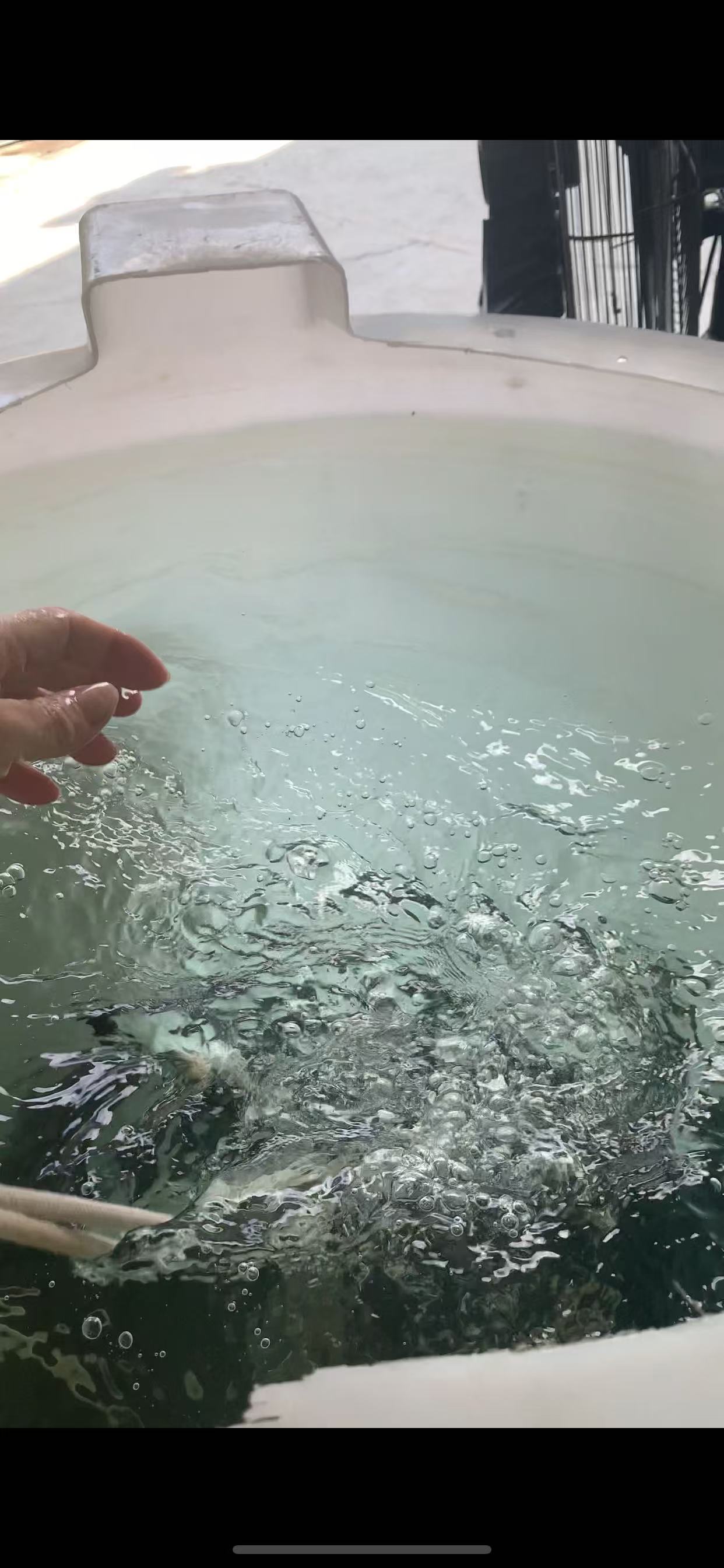

1. Hidrostatinio slėgio bandymas

Hidrostatinio slėgio bandymas įvertina, ar suvirintos siūlės gali atlaikyti išorinį vandens slėgį kontroliuojamomis sąlygomis.

Šis testas yra ypač svarbus sausam krepšiui, vandeniui atsparioms kuprinėms, nardymo krepšiams ir jūrinei įrangai, kai tikimasi nuolatinio vandens poveikio.

• HF suvirintos siūlės atsparumo vandeniui patikrinimas
• Galimų nuotėkio taškų aptikimas
• Patvirtinimas profesionaliems lauko darbams

5 pav. Hidrostatinio slėgio bandymas patvirtina vandeniui atsparios siūlės patikimumą.

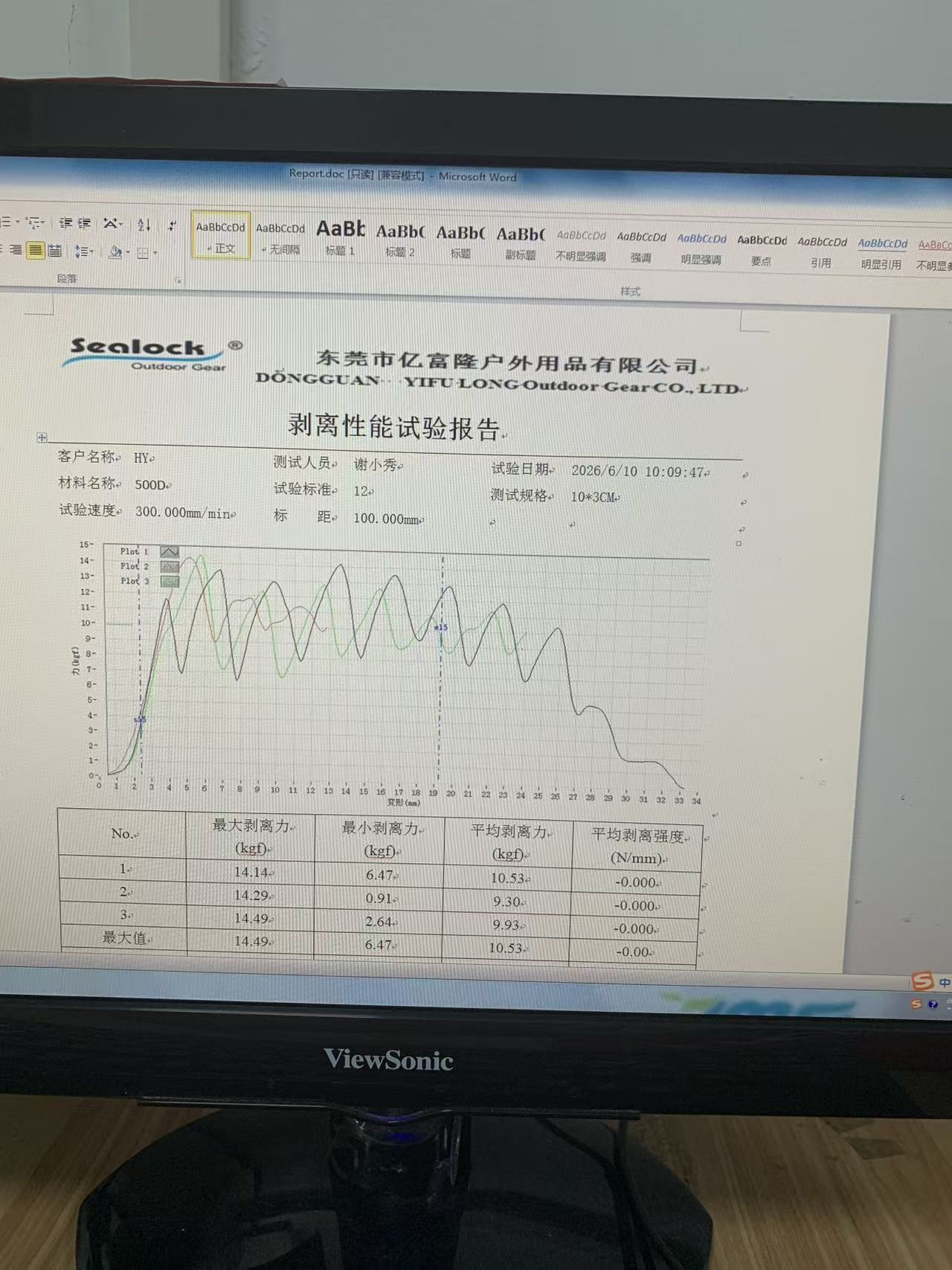

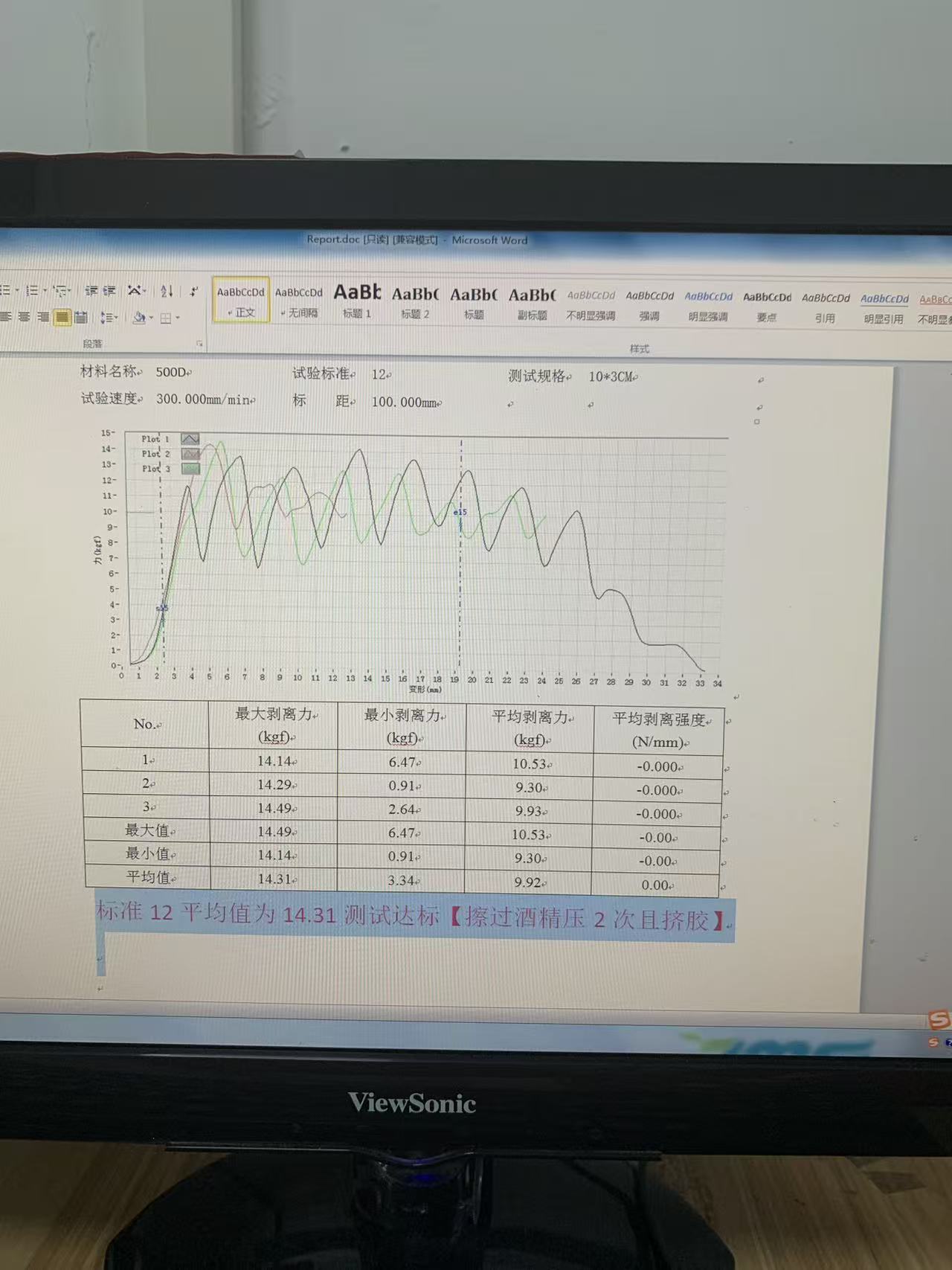

2. Siūlės nusilupimo stiprumo bandymas

Atlupimo bandymas yra ardomasis bandymas, naudojamas HF suvirintų siūlių sukibimo stiprumui įvertinti.

Bandymo metu suvirinti sluoksniai yra atskiriami kontroliuojama jėga, kad būtų galima analizuoti sukibimo kokybę. Aukštos kokybės suvirinta konstrukcija turi išlaikyti tvirtą siūlės sukibimą ir gali sukelti gedimą pagrindinėje medžiagoje, o ne suvirintoje vietoje.

• Įvertina suvirinimo stiprumo nuoseklumą
• Tikrina gamybos parametrų stabilumą
• Palaiko OEM kokybės dokumentų reikalavimus

6 paveikslas: Ardomasis lupimo bandymas įvertina HF suvirintos siūlės stiprumą.

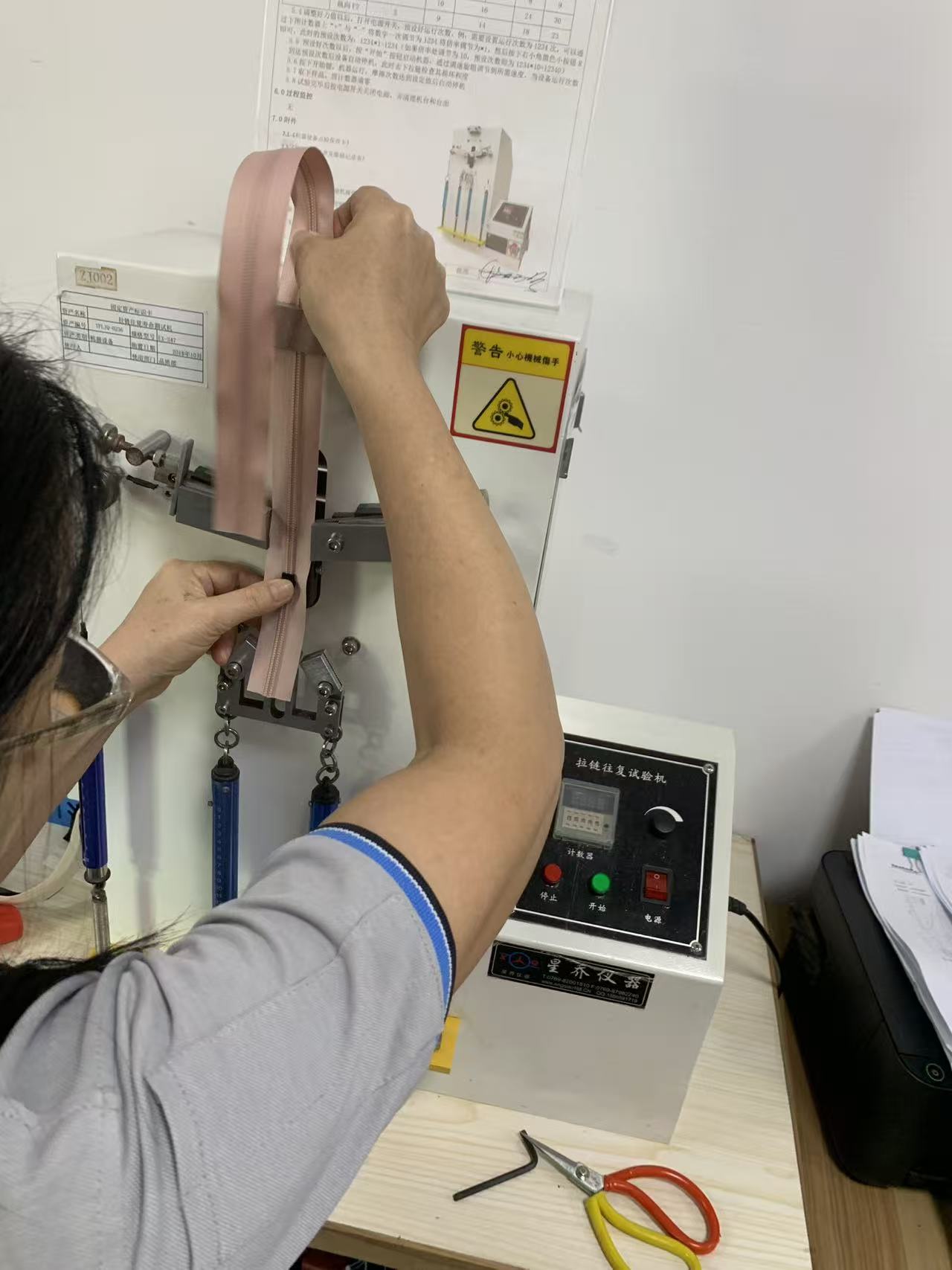

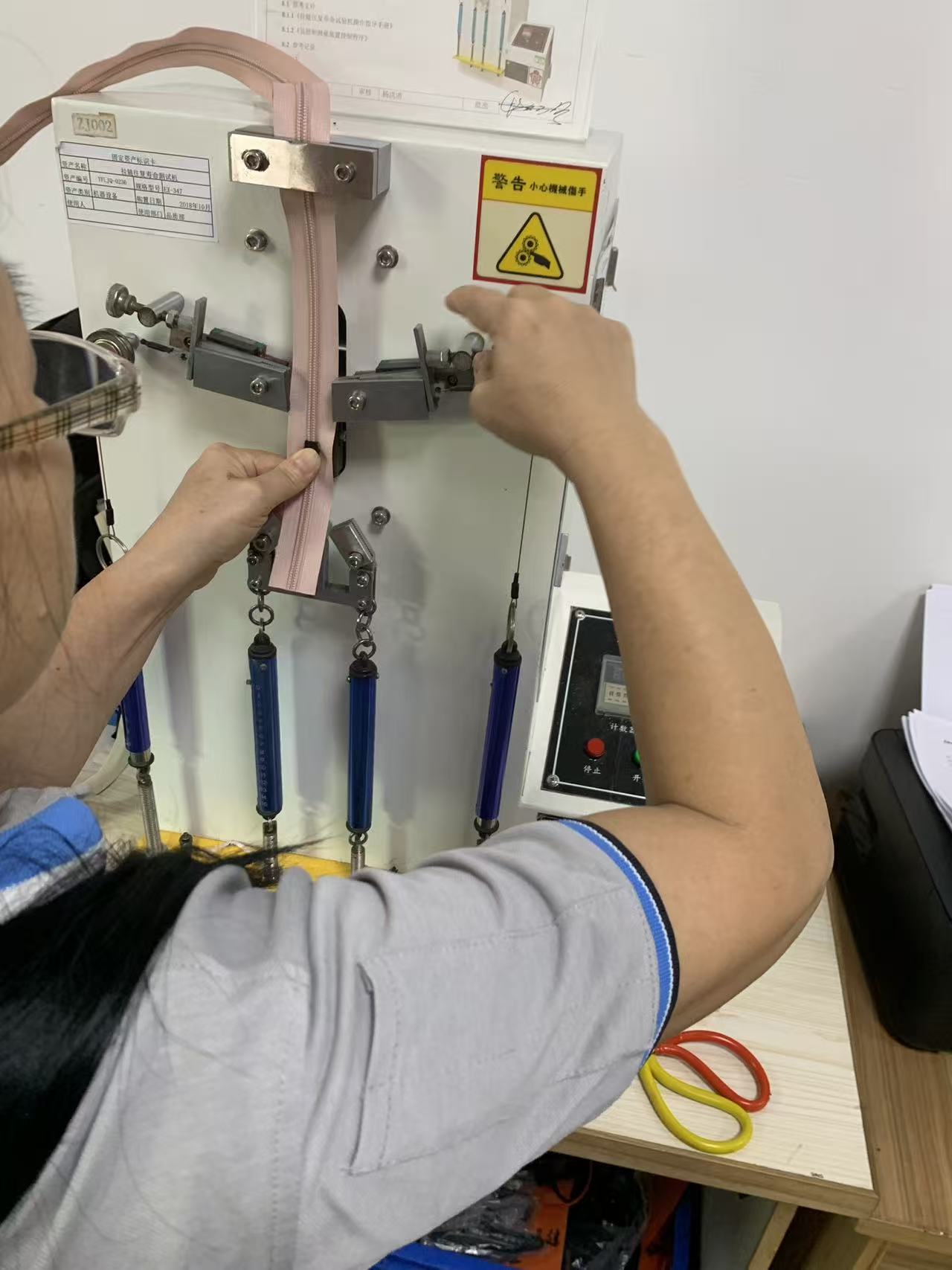

3. Užtrauktuko slenksčio patvarumo bandymas

Vandeniui nepralaidžių maišelių su užtrauktuku konstrukcijomis užtrauktuko patvarumas yra labai svarbus. Pakartotinis atidarymas ir uždarymas gali sukelti mechaninį įtempimą aplink užtrauktuko takelius ir vandeniui atsparias sandarinimo vietas.

„Sealock“ atlieka užtrauktuko judėjimo testus, kad įvertintų ilgalaikį užtrauktuko veikimą ir užtikrintų sklandų veikimą po pakartotinių ciklų.

• Užtrauktuko atidarymo ir uždarymo patvarumas
• Slankiklio judėjimo nuoseklumas
• Užtrauktuko sujungimo stiprumas
• Neperšlampamo užtrauktuko srities patikimumas

7 pav. Ardomojo lupimo bandymas įvertina HF suvirintos siūlės stiprumą. Paveikslas: Atliekant užtrauktuko judėjimo bandymą imituojami kartotiniai atidarymo ir uždarymo ciklai, siekiant įvertinti užtrauktuko patvarumą.

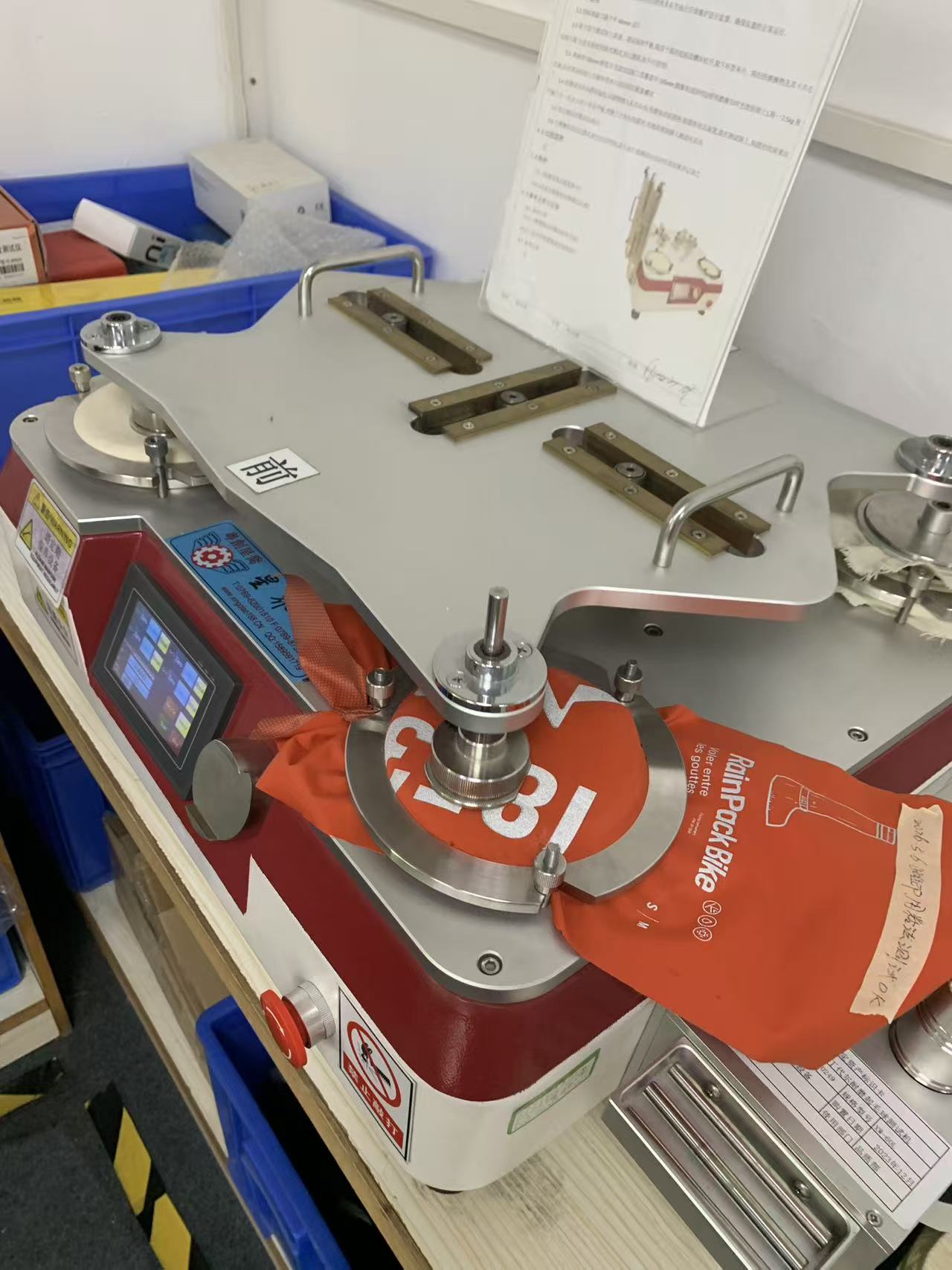

4. Spalvos atsparumo testas

Lauko gaminiai dažnai yra veikiami saulės spindulių, lietaus, vandens ir trinties. Spalvos stabilumas yra būtinas norint išlaikyti gaminio išvaizdą per visą gaminio gyvavimo ciklą.

Spalvos atsparumo bandymas įvertina, ar audiniai išlaiko savo pirminę išvaizdą po skirtingų sąlygų.

• Atsparumas trynimui
• Atsparumas vandens poveikiui
• Spalvų perdavimo įvertinimas
• Ilgalaikis išvaizdos stabilumas

8 pav. Spalvos atsparumo bandymas įvertina audinio spalvos stabilumą nuo trynimo, vandens poveikio ir kasdieninio naudojimo lauke.

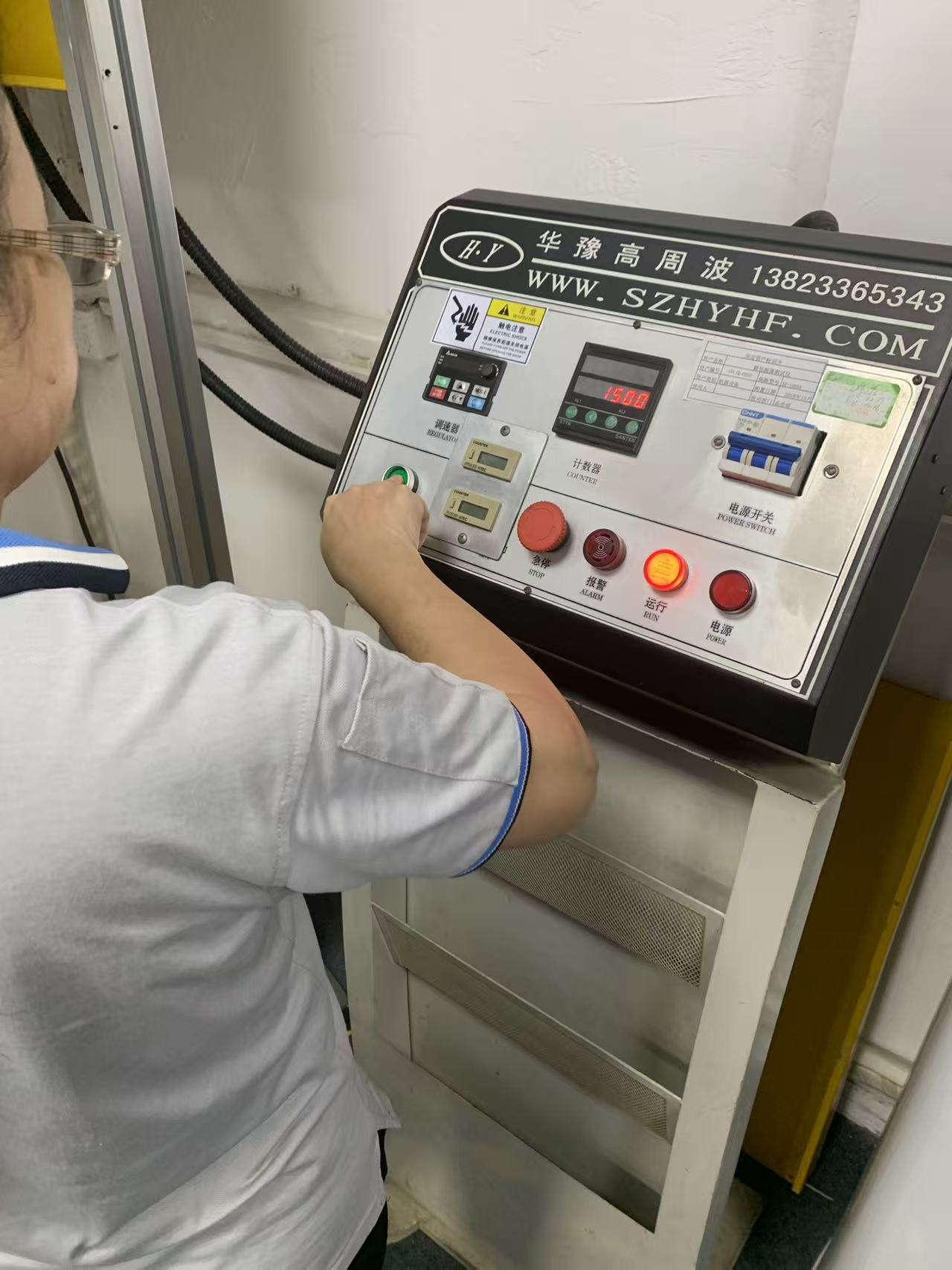

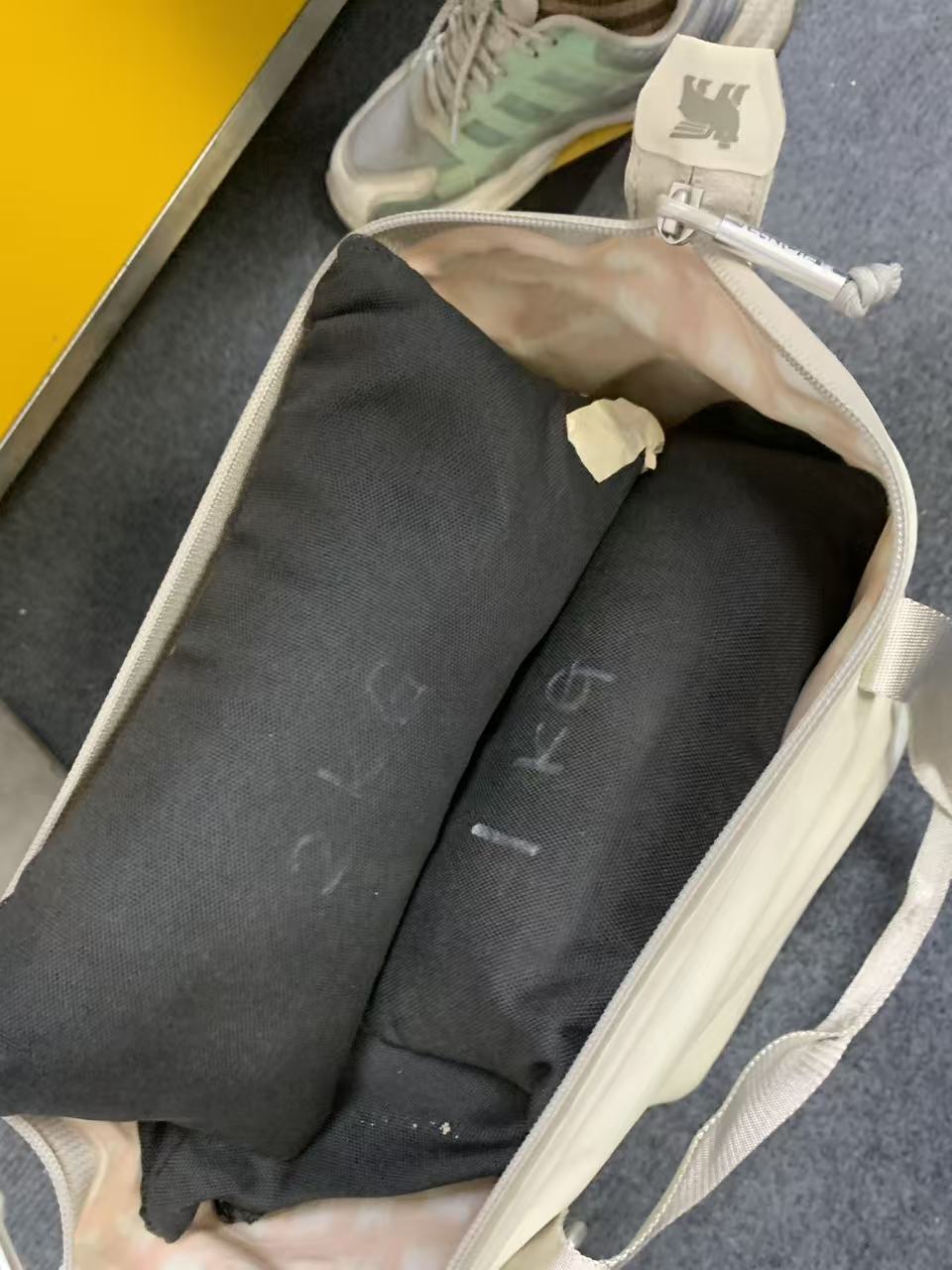

5. Maišelio apkrovos bandymas

Vandeniui atspariuose krepšiuose, naudojamuose lauko veiklai, dažnai yra sunki įranga. Atliekant apkrovos testavimą, patikrinamas rankenų, pečių diržų, sujungimo taškų ir sustiprintų įtempių zonų stiprumas.

Testas imituoja realius klientų naudojimo scenarijus, įskaitant stovyklavimo įrangos, žvejybos įrankių, nardymo įrangos ir kelionių reikmenų nešiojimą.

• Rankenos stiprumo bandymas
• Pečių juostos patvarumo įvertinimas
• Sagčių ir tvirtinimo taškų patikrinimas
• Įtempių sričių sutvirtinimo patikra

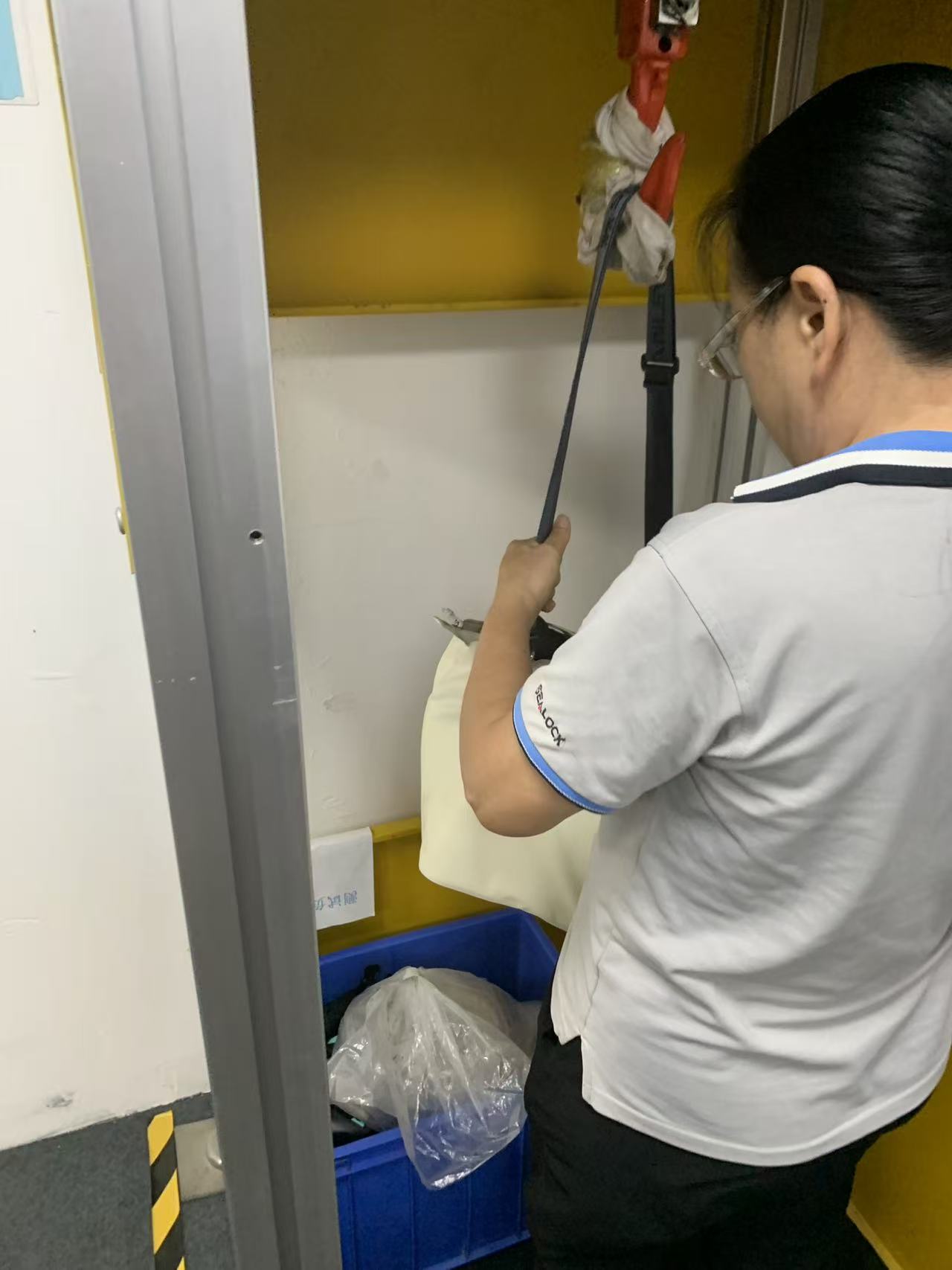

9 pav. Atliekant apkrovos bandymą patikrinamas rankenų, pečių diržų, sagčių ir sustiprintų įtempių zonų stiprumas.

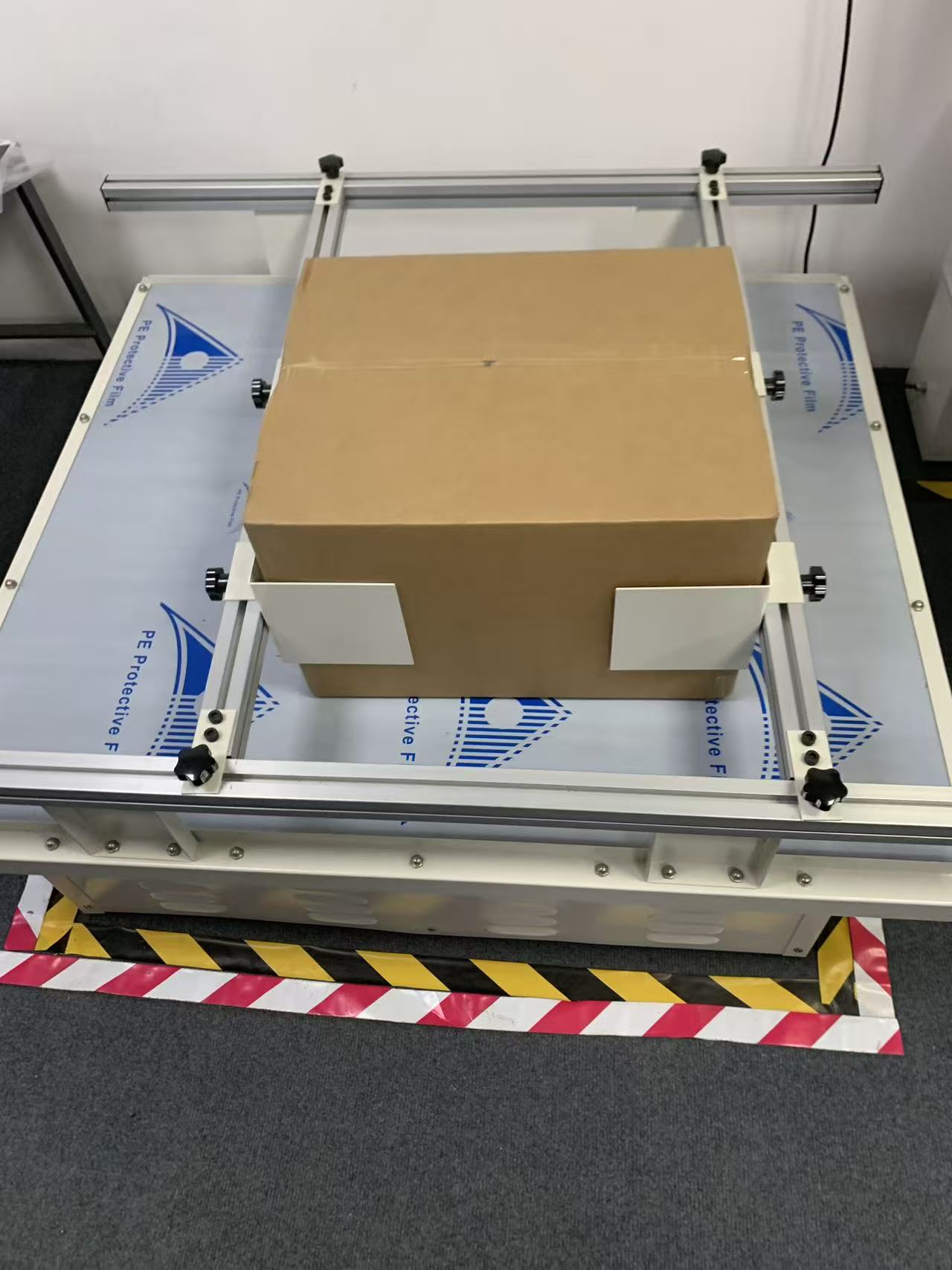

6. Imituojamas transporto vibracijos bandymas

Tarptautinio pristatymo metu gaminiai patiria vibraciją, suspaudimą ir pasikartojančius smūgius. Transporto modeliavimo bandymai padeda nustatyti galimą žalą dar prieš gaminiams pasiekiant klientus.

„Sealock“ įvertina gaminio pakuotę ir konstrukcijos ilgaamžiškumą imituodama transportavimo sąlygas, kad sumažintų riziką pasaulinės logistikos metu.

• Kartoninės dėžutės vibracijos modeliavimas
• Gaminio struktūros stabilumo įvertinimas
• Pakuotės apsaugos patikrinimas
• Patikimumo vertinimas prieš išsiuntimą

10 pav. Transporto vibracijos bandymas imituoja realias logistikos sąlygas, kad įvertintų gaminio ir pakuotės patvarumą.

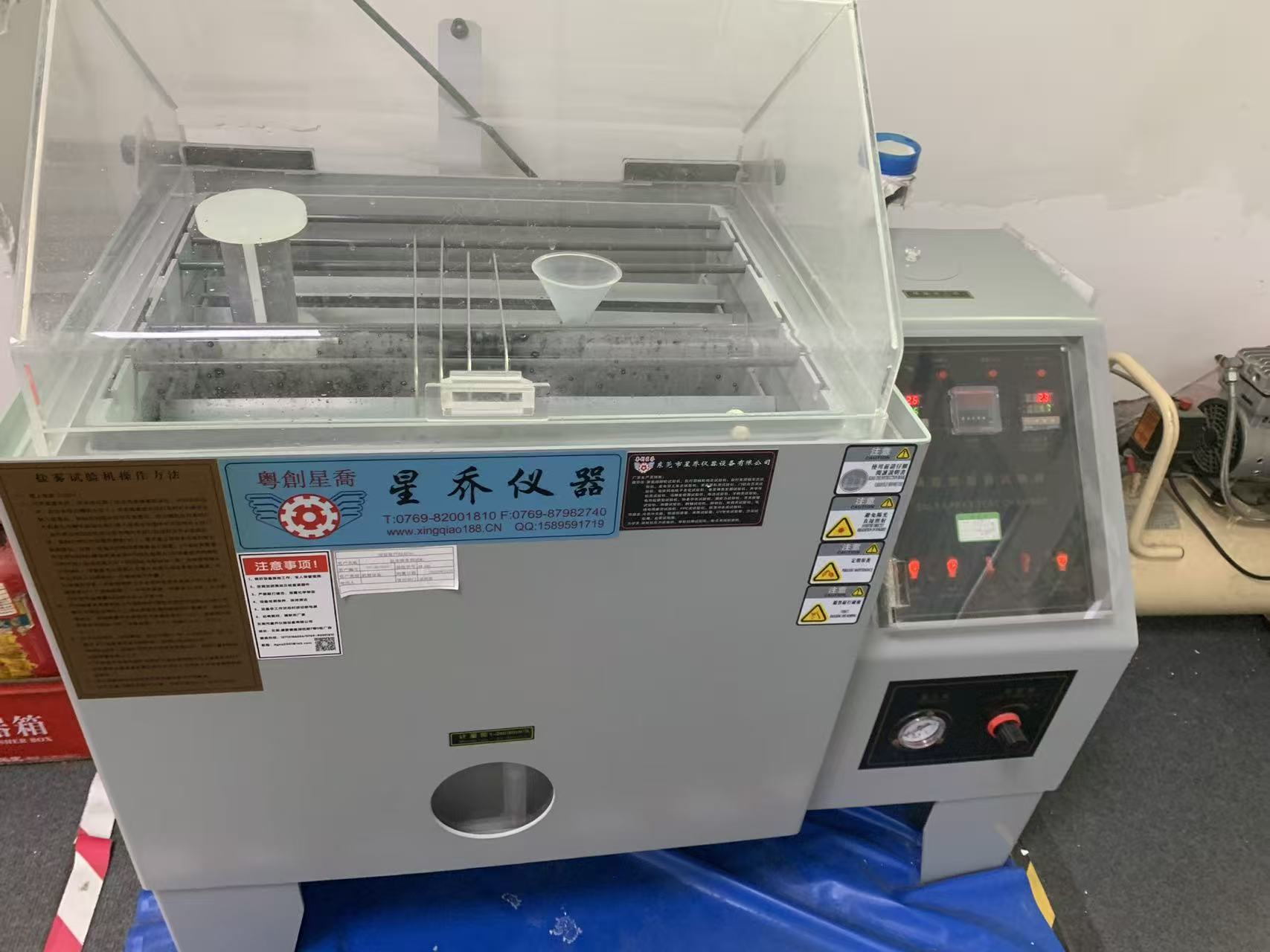

7. Druskos purškimo korozijos bandymas

Laivuose ir pakrantėse vandeniui atspari įranga yra veikiama sūraus vandens aplinkoje. Druskos purškimo bandymas įvertina metalinių komponentų ir techninės įrangos atsparumą korozijai.

Šis bandymas padeda užtikrinti produktų, naudojamų:

• Nardymas
• Plaukimas baidarėmis
• Plaukimas valtimis
• Žvejyba
• Jūros veikla lauke

Išbandyti komponentai gali būti:

• Užtrauktukai
• Sagtys
• Metaliniai kabliukai
• Reguliavimo aparatūra

11 pav.: Vandeniui atsparaus maišelio metalinės įrangos ir jūrinių priedų korozijos bandymas su druska

Visa gaminio patikimumo testavimo sistema

Kinijos ir Vietnamo gamybos tinklas pasauliniam tiekimo stabilumui užtikrinti

Pasauliniams prekių ženklams vis labiau reikia lanksčių tiekimo grandinių, stabilios kokybės ir konkurencingų gamybos sprendimų.

„Sealock“ taiko Kinijos ir Vietnamo gamybos strategiją, leidžiančią klientams pasirinkti tinkamas gamybos vietas pagal rinkos reikalavimus, logistikos planavimą ir tiekimo grandinės aspektus.

Abiejose gamybos vietose laikomasi vieningų HF suvirinimo standartų, įskaitant:

• Ta pati suvirinimo proceso dokumentacija
• Standartizuotos kokybės tikrinimo procedūros
• Kontroliuojami gamybos parametrai
• Nuosekli medžiagų reikalavimai

Šis metodas padeda tarptautiniams klientams išlaikyti produktų nuoseklumą ir gerinti tiekimo grandinės lankstumą.

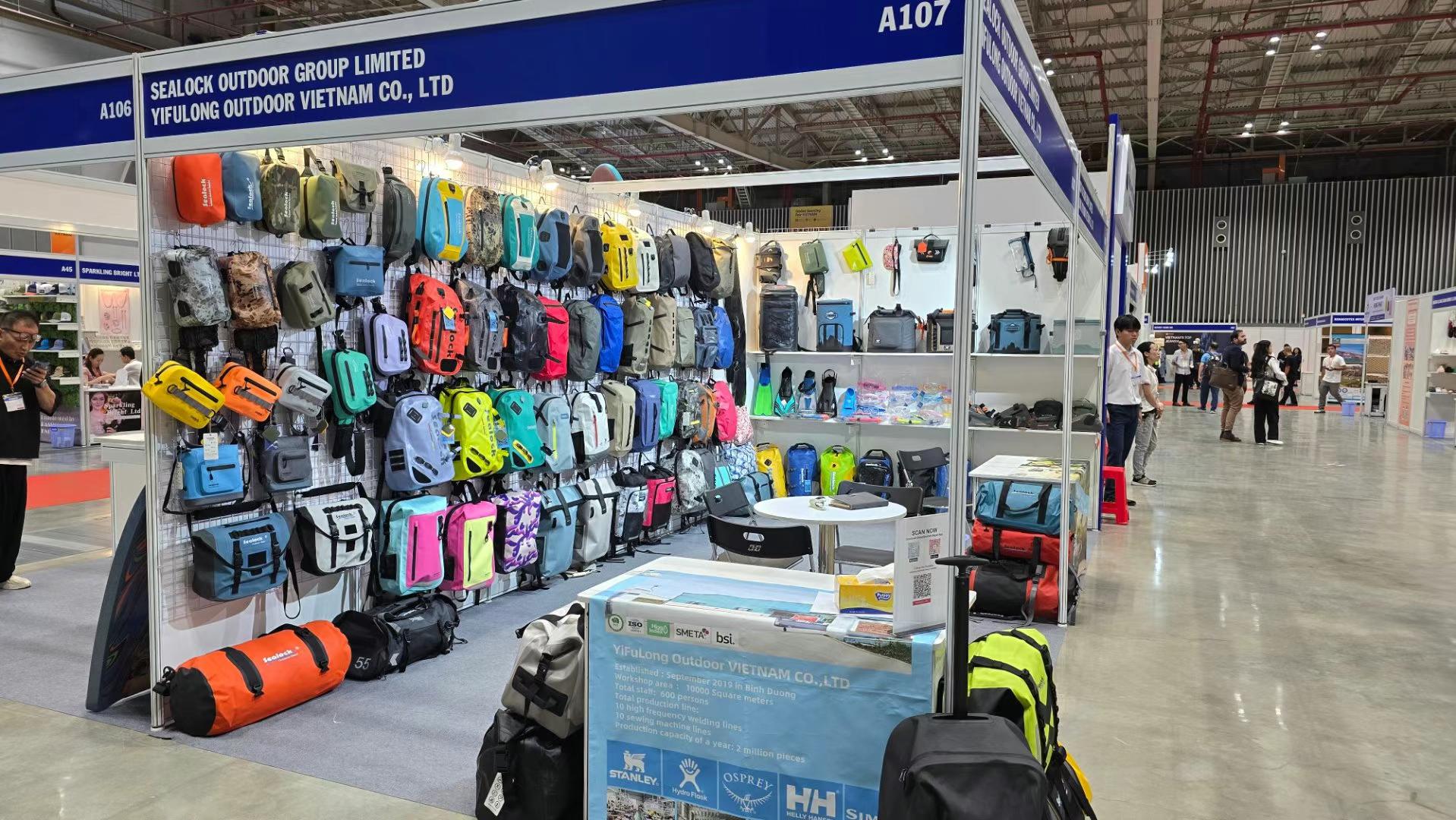

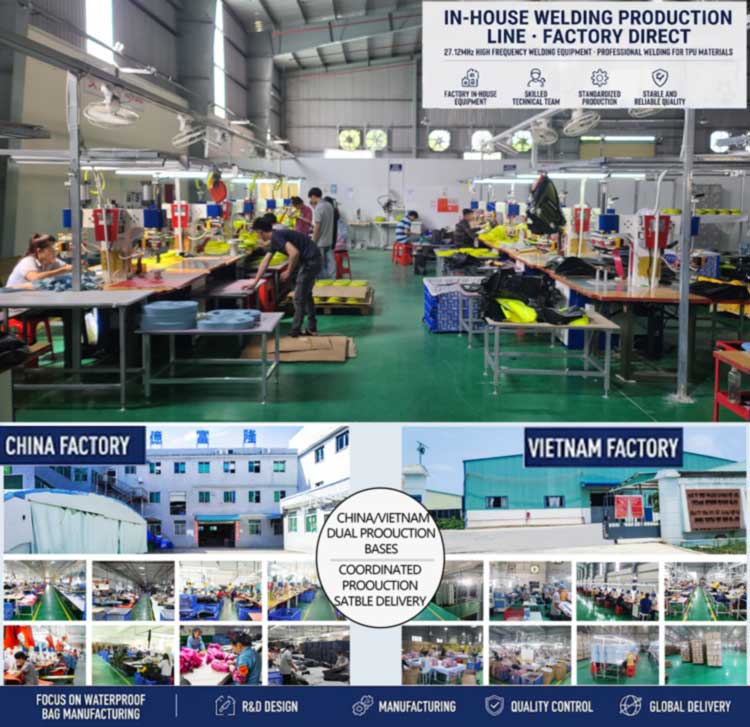

12 pav. „Sealock“ pasaulinė gamybos galimybė palaiko tarptautines vandeniui atsparių maišelių programas.

Kokybės vadybos sistema ir sertifikatai

Profesionaliems vandeniui atspariems gaminiams reikalinga atsakinga gamybos praktika. Sealock integruoja kokybės valdymą gaminio kūrimo, gamybos ir siuntimo metu.

Mūsų gamybos sistema palaiko atitikties reikalavimus, kurių paprastai reikalauja tarptautiniai lauko prekių ženklai.

• ISO 9001 kokybės vadybos sistema
• SMETA socialinio atitikties auditas
• HIGG tvarumo vertinimas
• SCAN saugos atitiktis
• BSCI gamyklos vertinimas
• GRS medžiagų sertifikavimo palaikymas

Šie sertifikatai padeda pasauliniams klientams įvertinti gamybos skaidrumą, atsakingą gamybos praktiką ir ilgalaikį tiekėjo patikimumą.

OEM ir ODM aukšto dažnio suvirinimo sprendimai

Kiekvienas vandeniui atsparus gaminys turi skirtingus taikymo reikalavimus. Nesvarbu, ar jums reikia pasirinktinio sauso maišelio, vandeniui atsparios kuprinės, šaltkrepšio ar pramoninės vandeniui atsparios įrangos, „Sealock“ teikia visą HF suvirinimo OEM ir ODM gamybos palaikymą.

Mūsų inžinierių komanda dirba su pasauliniais prekių ženklais nuo pradinės koncepcijos kūrimo iki galutinės masinės gamybos, užtikrindama, kad medžiagų pasirinkimas, suvirinimo struktūra ir atsparumas vandeniui atitiktų numatytą paskirtį.

Užbaikite individualų gamybos procesą

Kodėl verta rinktis „Sealock“ kaip savo HF suvirinimo gamintoją?

Vandeniui atsparaus maišelio tiekėjo pasirinkimas – tai ne tik gatavo produkto įsigijimas. Tai yra gamybos partnerio, išmanančio medžiagas, suvirinimo technologijas, kokybės kontrolę ir ilgalaikį gaminio patikimumą, parinkimas.

• 25 ir daugiau metų vandeniui atsparių gaminių gamybos patirtis
  Didelė patirtis sausų maišų, vandeniui atsparių kuprinių, šaltkrepšių ir lauko įrangos srityje.
• Profesionali HF suvirinimo technologija
  27,12 MHz aukšto dažnio suvirinimo procesai, optimizuoti TPU ir PVC medžiagoms.
• OEM ir ODM inžinerinis palaikymas
  Produkto koncepcijos, konstrukcijos projektavimo, prototipų kūrimo ir masinės gamybos palaikymas.
• Užbaigti kokybės patikrinimą
  lupimo bandymas ir vandeniui atsparios patikros procedūros.
• Lankstus pasaulinis gamybos pajėgumas
  Kinijos ir Vietnamo gamybos galimybės tarptautiniams tiekimo grandinės reikalavimams.

Dažnai užduodami klausimai apie 27,12 MHz HF suvirinimą
