Pramoginiai sausmaišiai ir taktiniai sausmaišiai produkto puslapyje atrodo beveik identiški. Ta pati pagrindinė forma, ta pati juoda spalva ir dažnai tie patys vandeniui atsparūs teiginiai. Palyginimas baigiasi inžineriniais reikalavimais, susijusiais su šiais teiginiais ir kas nutinka, kai jie nesilaikoma.
Kai krovinys yra 15 000 USD vertės šifruotas radijas, komandos traumų rinkinys arba vienintelis palydovinis komunikatorius, kurį gelbėjimo padalinys nešasi į šalį, siūlės gedimas ar pažeistas uždarymas nėra pretenzija į garantiją. Tai veiklos gedimas su pasekmėmis, kurių grąžinimo procesas neįvyksta. Viešųjų pirkimų pareigūnai, renkantys šias programas, dirba pagal kitokį rizikos standartą nei komerciniai lauko pirkėjai, ir tai turi atspindėti statybos specifikacijos.
Šis dokumentas apima tris scenarijus, kai standartinė komercinė sauso maišo konstrukcija sukelia nuspėjamų gedimų taktinėmis ir SAR sąlygomis, ir inžinerines specifikacijas, kurios jų užkerta.
1 scenarijus: amfibijos įterpimas jūroje – uždarymo sistema kaip taktinis pažeidžiamumas
Kai RHIB įterpiamas intensyviai naršant, ryšių specialistas nešioja užšifruotą radijo imtuvą susukamame PVC maišelyje, gautą per standartinį komercinį kanalą. Krepšys atitinka pagrindines įrenginio atsparumo vandeniui specifikacijas. Artėjant bangos smūgiui pasislenka apvyniojama apykaklė. Antspaudas nutrūksta. Sūrus vanduo pasiekia elektroniką. Komanda praranda ryšį įterpimo vietoje.
Gedimas jokia reikšminga prasme nėra operatoriaus klaida. Ritiniai užsegimai veikia patikimai, kai operatoriui lieka dvi rankos laisvos, akimirka tinkamai atlieka sulankstymo seką, o smulkus variklio valdymas tolygiai įtemps apykaklę prieš atsilenkdamas. Įdėjus naršymą visame komplekte, tamsoje, esant laiko spaudimui, visos trys sąlygos pašalinamos vienu metu. Uždarymo konstrukcija numato eksploatacinį kontekstą, kuris neegzistuoja tuo metu, kai maišelį iš tikrųjų reikia užsandarinti.
Tai yra skirtumas, kuris svarbus taktiniams pirkimams: uždarymas, kuris veikia kontroliuojamomis sąlygomis, bet blogėja esant stresui, yra įsipareigojimas, o ne specifikacija. PVC kaip apvalkalo medžiaga sukuria antrinę problemą jūrinėje aplinkoje. Ilgesnis sūraus vandens poveikis, UV apkrova ir pasikartojantis mechaninis lankstumas suardo plastifikatorius, kurie suteikia PVC lankstumo. Medžiaga, kuri tinkamai veikė diegimo ciklo pradžioje, po trijų mėnesių naudojimo vietoje elgiasi kitaip. Įrangoje, kurioje yra nepakeičiama elektronika, toks gedimo langas nepriimtinas.
Konstrukcijos standartas: mechaninis sandarus uždarymas ir 1,0 baro patvirtinimas

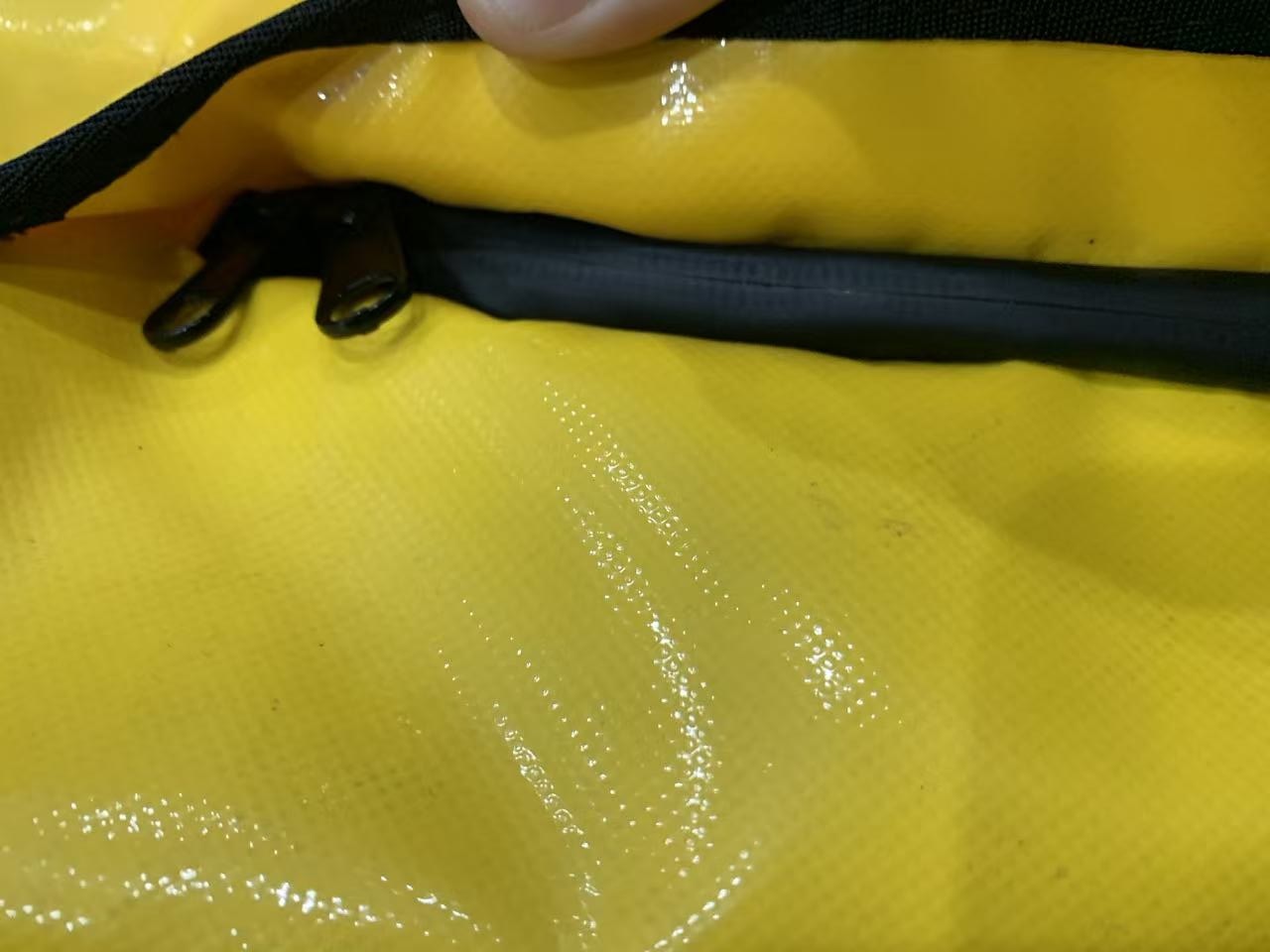

Hermetiškos užtrauktukų sistemos pašalina operatoriaus vykdymo kintamąjį. Šie uždoriai – naudojant ekstruzinius polimerinius takelius, kurie įsijungę mechaniškai susijungia – sukuria hermetišką sandarumą, nes tai priklauso nuo uždarymo konstrukcijos, o ne nuo operatoriaus technikos kokybės. Nėra iš dalies uždarytos būsenos. Užtrauktukas arba užsisegęs ir sandarus, arba neuždarytas. Esant banglenčių smūgiui, bangų slėgiui ar nekontroliuojamai panardinant, sandariklis nepasislenka, nes jo nelaiko sulankstyto audinio įtempimas.
Kartu su 27,12 MHz RF suvirintomis siūlėmis visame maišelio korpuse ši architektūra išlaiko 1,0 baro vidinį hidrostatinį slėgį be mikro burbuliukų emisijos bet kurioje vietoje. Vienas baras yra 10 metrų vandens stulpelio slėgio ekvivalentas – gerokai didesnis už dinamines banglentės smūgio apkrovas ir pakankamas sąmoningam panardinimui darbiniame gylyje. Tą pačią konstrukciją, kuri išgyvena panardinant, taip pat galima naudoti kaip avarinį plūduriavimo įtaisą: molekuliniu būdu sulydytos suvirinimo zonos neišpučia veikiant vidiniam slėgiui, nes nėra struktūrinio pertrūkio, kuris galėtų sukelti gedimą.
Šioms reikmėms skirti užtrauktukų blokai prieš pradedant gamybą turėtų būti atskirai patikrinti slėgiu kaip gaunami komponentai. Dvi užtrauktukų partijos iš to paties tiekėjo gali atrodyti identiškai ir skirtingai veikti esant slėgiui; svyravimai atsiranda tik bandymo sąlygomis, o ne vizualiai apžiūrint. Vienintelis patikimas vartai yra vieno vieneto gaunamų duomenų tikrinimas.
2 scenarijus: Alpių SAR ištraukimas – PVC gedimas esant minusinei veikimo sąlygoms
Alpių SAR komanda atlieka aukų ištraukimą pūgos sąlygomis –20 °C temperatūroje. Medikui reikalingas traumų rinkinys iš PVC sauso maišelio. Krepšys valandų valandas stovėjo šaltyje. PVC, kuris buvo lankstus pastatymo vietoje, dabar yra standus. Kai medikas naudoja jėgą, kad atidarytų maišelį, išorinis apvalkalas lūžta išilgai lenkimo linijos. Traumos rinkinys yra veikiamas pūgos. Krepšys nebeveikia.
PVC šaltasis įtrūkimas nėra gaminio defektas ar kokybės kontrolės gedimas – tai nuspėjamas medžiagos elgesys, kuris pripažįstamas PVC specifikacijų lapuose. Plastifikatoriai, suteikiantys PVC lankstumo esant aplinkos temperatūrai, palaipsniui migruoja iš polimerinės matricos, o procesą pagreitina UV poveikis ir pakartotinis terminis ciklas. Žemesnėje nei -10°C temperatūroje PVC standumas žymiai padidėja. Žemesnėje nei -20 °C temperatūroje medžiaga gali lūžti, veikiant tokiam lankstumo įtempiui, koks yra įprastas apdorojimas lauke. Alpių SAR operacijos tokioje temperatūroje veikia kaip savaime suprantamas dalykas, o ne kaip ekstremalios sąlygos.
Prieigos problema veikia lygiagrečiai. Esant -20°C temperatūrai pūgos sąlygomis medikas mūvi ekspedicines pirštines arba mūvi storas izoliuotas pirštines. Smulkaus variklio valdymas žymiai sumažėja. Norint tinkamai veikti, reikia tolygiai sulenkti per visą apykaklės plotį, pastoviai įtempti sagtį ir dvi laisvas rankas. Esant tokioms sąlygoms, užraktas, užtrunkantis penkiolika sekundžių, tampa toks, kuris užtrunka šešiasdešimt, arba nepavyksta patikimai užsandarinti pakartotinai uždarius ištraukus rinkinį. Norint gauti skubią medicinos pagalbą, šis laiko tarpas ir patikimumas yra svarbūs.
Konstrukcijos standartas: TPU šaltu oru ir prieiga su pirštinėmis
840 denų TPU padengtas nailonas išlaiko visišką lankstumą iki -30 °C, nes jo elastomerinės savybės yra labiau struktūrinės, o ne priklausomos nuo plastifikatoriaus. Medžiaga reikšmingai nekeičia elgsenos Alpių SAR operacijų temperatūros diapazone. Sulankstomos linijos, kurios vasarą lankstosi nesutrūkinėdami, veikia vienodai pūgos sąlygomis. Aparatūros tvirtinimo taškai, kurie laikosi esant apkrovai šiltu oru, išlaiko tą pačią apkrovą esant -20°C.
840D denjė skaičiuoja konkrečiai Alpių SAR darbo dilimo sąlygas. Granito paviršiai, ledu dengti uolienų paviršiai, siauri kraštai ir apmušalai sukuria kontaktinius įtempius, dėl kurių mažesnio denerio audiniai neišgyvena nepažeisti. Alpių komanda nešasi vieną įrangos rinkinį į vietovę, kur negalima pakeisti; medžiagos specifikacija turi atitikti visas sąlyčio sąlygas be įsikišimo.
Plačios burnos sandarus užtrauktukas su T formos strypo traukimo rankena išsprendžia darbo su pirštinėmis problemą tiesiogiai. T formos strypas užtikrina sukibimo paviršių, pakankamą storoms izoliuotoms pirštinėms, traukiant viena ranka. Užtrauktukas atsidaro ir užsandarinamas vienu judesiu kiekviena kryptimi – jokios sulankstymo sekos, nereguliuoti įtempimo, nereikalaujama dviejų rankų. Medicinos prieiga trunka kelias sekundes. Pakartotinis sandarinimas po ištraukimo trunka kelias sekundes. Hermetiškas sandarumas išlaikomas nepriklausomai nuo to, kaip greitai ar stipriai veikia uždarymas.
3 scenarijus: Naktinės operacijos – aparatinės įrangos parašo ir apkrovos gedimas
Karinis rangovas pristato taktinių sausų maišų seriją pagal specifikaciją. Specifikacijos reikalauja juodos spalvos, o krepšiai yra juodi. Per išankstinio diegimo rinkinio peržiūrą pagal NVG pirkimo pareigūnas nustato, kad D formos žiedo apkaustai yra poliruoti plieniniai, sagčių paviršiai yra pusiau blizgūs polimerai, o traukimo skirtukai turi mažai blizgančią dangą, kuri infraraudonųjų spindulių apšvietime vis dar sukuria aptinkamą atspindį. Krepšiai nepriimami operatyviai.
Šis gedimo modelis yra pakankamai dažnas, kad turi nuoseklią priežastį: pirkimo specifikaciją parašė žmonės, kurie niekada nedirbo naktinio matymo režimu, todėl NVG suderinamumo reikalavimai, kurie operatoriams yra antroji prigimtis, niekada nepateko į rašytinę specifikaciją. Komercinė lauko techninė įranga yra skirta patvarumui ir ekonomiškumui. Poliruoti nerūdijantys D-žiedai ir pusiau blizgios polimerinės sagtys yra puikus pasirinkimas pagal šiuos kriterijus. Jie nesuderinami su taktinėmis naktinėmis operacijomis ir jokia gamykla nenukryps nuo standartinės komercinės įrangos, nebent specifikacijoje aiškiai reikalaujama neatspindinčių alternatyvų.
Apkrovos gedimas yra atskira ir nepriklausoma problema. Standartinės komercinės sauso maišo konstrukcijos siuvami pečių dirželiai ir nešiojimo rankenos tiesiai per vandeniui atsparią apvalkalo membraną. Tai vienu metu sukuria dvi problemas: adatos perforacijas per vandeniui atsparų sluoksnį tvirtinimo taške ir įtempių koncentraciją nedideliame dygsnio taškų skaičiuje, kai veikia apkrova. Pagal pakrauto taktinio komplekto – amunicijos, baterijų, ryšių įrangos ir vandens – svorį, šie tvirtinimo taškai yra pirmoji konstrukcijos gedimo vieta. Dirželis atsiskiria nuo maišo korpuso veikiant apkrovai, paprastai tuo metu, kai operatorius neturi galimybės jo kreiptis.

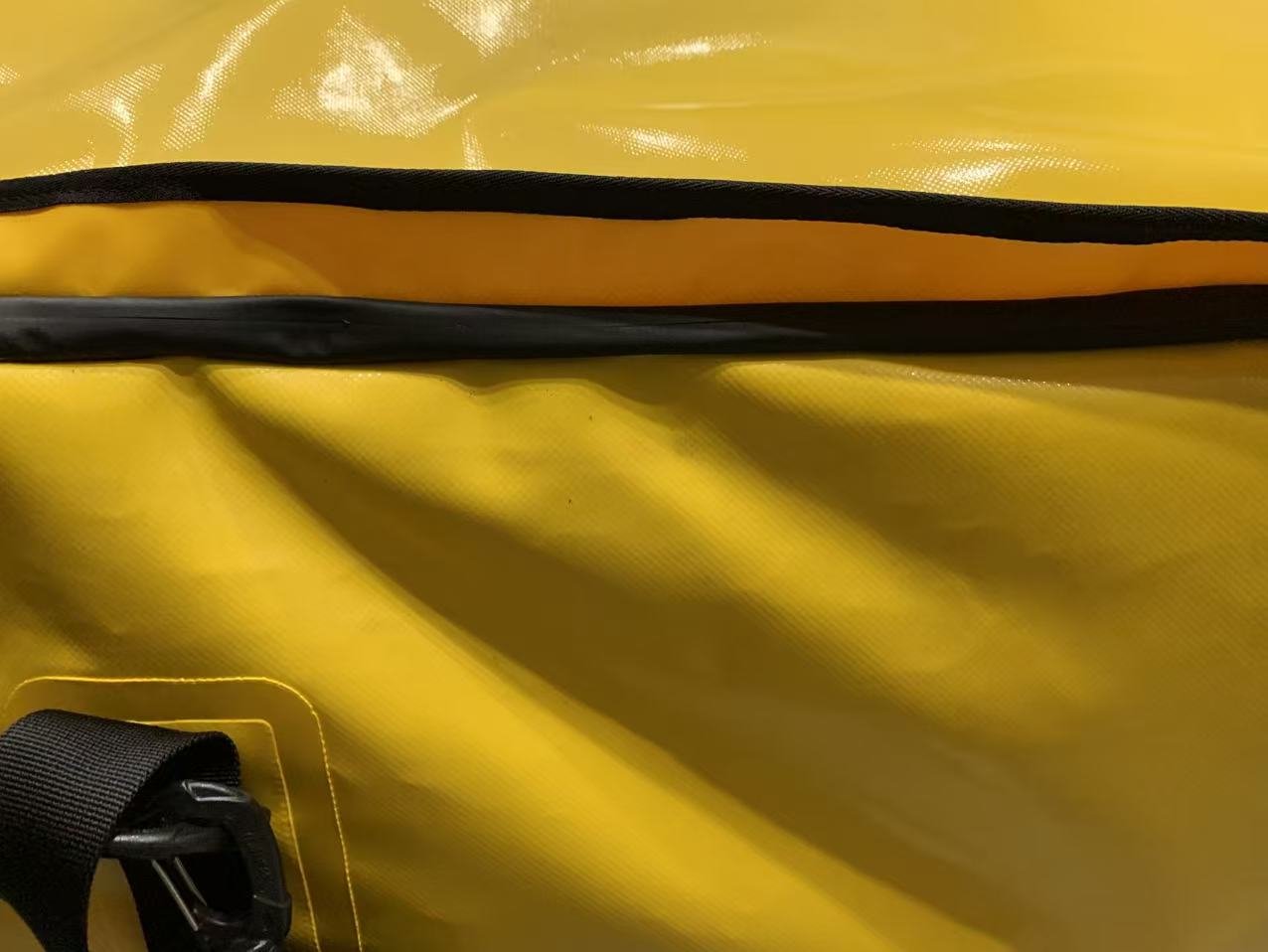

Konstrukcijos standartas: neatspindinti aparatinė įranga ir RF suvirinti tvirtinimo taškai
Neatspindinčios techninės įrangos specifikacijos, skirtos taktinėms reikmėms, reiškia matinio anoduoto aliuminio arba chemiškai juodo plieno D-žiedus, plokščias tamsaus polimero sagtis iš tiekėjų, pvz., ITW Nexus, ir jokių blizgių paviršių ant surinkto gaminio. Jei reikia prekės ženklo ar identifikavimo ženklų, IR sugeriantys rašalai arba akli reljefas pakeičia atspindintį siūlą arba standartinį spaudinį. Šios specifikacijos turi būti aiškiai nurodytos gaminio aprašyme ir turi būti patikrintos gamybos pavyzdžiuose, atliekant NVG lygiavertę patikrą.
RF suvirinti TPU inkaro lopai pakeičia visus susiūtus techninės įrangos tvirtinimo elementus laikančiose vietose. Procesas: TPU padengto nailono sutvirtinantis pleistras, kurio dydis paskirstytų numatomą apkrovą atitinkamame paviršiaus plote, RF privirinamas prie maišelio išorės kiekvienoje aparatūros tvirtinimo vietoje. D formos žiedai, rankenos kilpos ir MOLLE tvirtinimo taškai pritvirtinami prie pleistro. Pirminė apvalkalo membrana niekada nėra perforuota. Atliekant destruktyviosios apkrovos bandymą, techninė įranga arba juosta sugenda prieš sujungiant pleistro ir apvalkalo suvirinimo siūlę – tvirtinimo taškas nėra silpnoji struktūrinė grandis.
MOLLE juostos integravimas vadovaujasi ta pačia logika: RF suvirinti kanalai išoriniame paviršiuje, o ne susiūtas tvirtinimas, kuris sukuria nuotėkio kelius per apvalkalą. Krepšys tinka standartiniams MILSPEC priedams be membranos perforacijų, kurių reikia susiūtam MOLLE priedui.
Iš ko iš tikrųjų reikia taktinių pirkimųOĮG partneris
Pirmiau minėti trys scenarijai turi bendrą pirkimo gedimo režimą: specifikacija, kuri buvo tinkama komercinėms lauko sąlygoms, buvo pritaikyta taktiniam arba SAR kontekstui, kai svarbūs skirtingi gedimo būdai. Konstrukcija veikė pakankamai gerai, kad atitiktų rašytines specifikacijas ir nepavyko naudoti vietoje, nes parašytos specifikacijos neužfiksavo to, ko iš tikrųjų reikalavo eksploatacinė aplinka.
Norint to išvengti, reikia pirkimo specifikacijų, kurios būtų sukurtos pagal veiklos scenarijus, o ne iš komercinių produktų katalogų. Inžinerinės specifikacijos, atitinkančios šiuos tris scenarijus –1,0 baro hidrostatinis patvirtinimassu mechaniniais hermetiškais uždarymais, 840D TPU su dokumentuotu šaltos temperatūros lankstumo testavimu, RF suvirintais laikančiaisiais inkarais ir NVG patvirtinta neatspindinčia įranga – visa tai yra specifinė, išbandoma ir dokumentuojama. Jie priklauso pirkimo užsakymui, o ne ataskaitoje po veiksmų.
Vertinant taktinių arba SAR sausų maišų OĮG partnerius, išskiriami šie klausimai: ar užtrauktukų blokai yra tikrinami atskirai, ar imant partiją? Kokiai temperatūrai patvirtinama TPU lankstumo specifikacija ir kaip ji patvirtinama gaunamose medžiagų partijose, o ne iš tiekėjo duomenų lapo? Ar jie gali pateikti traukos jėgos bandymo duomenis RF suvirintų inkarų lopams iš gamybos pavyzdžių? Ar jie turi neatspindinčią taktinę įrangą kaip standartinę katalogo prekę, ar tai yra specialaus užsakymo komponentas, turintis įtakos pristatymo laikui? Gamintojas, turintis tikras galimybes šioje kategorijoje, turi tiesioginius operatyvinius atsakymus į visus šiuos klausimus.
Dažnai užduodami klausimai
Kl.: Kodėl taktiniams sausiems krepšiams pirmenybė teikiama hermetiškiems užtrauktukams, o ne susukamiems užsegimams?
Ats.: Nors susukamieji dangteliai yra veiksmingi bendram naudojimui, jie linkę į žmogiškąsias klaidas – jei jie nėra susukti sandariai ir simetriškai, visiškai panardinti gali nutekėti. Hermetiški užtrauktukai užtikrina patikimą, absoliutų mechaninį sandariklį, reikalingą didelės vertės elektronikai apsaugoti amfibijos metu.
Kl .: Ar TPU sausieji maišeliai gali atlaikyti užšalimo temperatūrą be įtrūkimų?
A: Taip, aukščiausios kokybės termoplastinis poliuretanas (TPU) išlaiko savo elastomerinį lankstumąekstremaliomis šalto oro sąlygomis, skirtingai nei PVC, kuris tampa trapus ir gali dūžti arba įtrūkti, kai manipuliuojamas minusinėje temperatūroje.
K: Kaip RF suvirinimas pagerina karinės kuprinės laikomąją galią?
A: Užuot susiuvę sunkius dirželius tiesiai per vandeniui atsparų audinį (kuris sukuria perforacijas ir silpnąsias vietas), RF suvirinimas sujungia storas TPU tvirtinimo plokštes su maišelio išorėje. Taip sunkiosios amunicijos ar baterijų svoris paskirstomas platesnėje srityje, nepramušant vandeniui atsparios membranos.
