Blogiausio scenarijaus išgyvenimas: kaip tiekimo vadybininkai vertina ekstremalios būklės sausus maišus
Poilsio rinkoje sausas maišo gedimas yra nepatogumas. Šlapias telefonas, drėgni užkandžiai, sugadintas minkštas viršelis. Produktas grąžinamas, prekės ženklas sulaukia peržiūros, o tiekimo komanda apie tai sužino kitame kas ketvirtį posėdyje.
Profesionaliose jūrinėse, atviroje jūroje ir taktinėse paieškos ir gelbėjimo programose gedimų skaičiavimas skiriasi. Įrangos praradimas turi eksploatacinių pasekmių. Kai kuriais atvejais jis turi saugumo. Tiekimo vadybininkai, tiekiantys šias rinkas, nevertina produktų pagal vartotojų standartus – jie vertina juos pagal konkrečius gedimo būdus, atsirandančius, kai sąlygos nustoja būti kontroliuojamos.
Šiame vadove išsamiai aprašyti trys iš tų scenarijų: kas iš tikrųjų nutinka standartiniam sausam maišui kiekvienomis sąlygomis, kur pirmiausia nepavyksta konstravimo metodas ir kaip turi atrodyti gamybos specifikacijos, kad ją išgyventų.

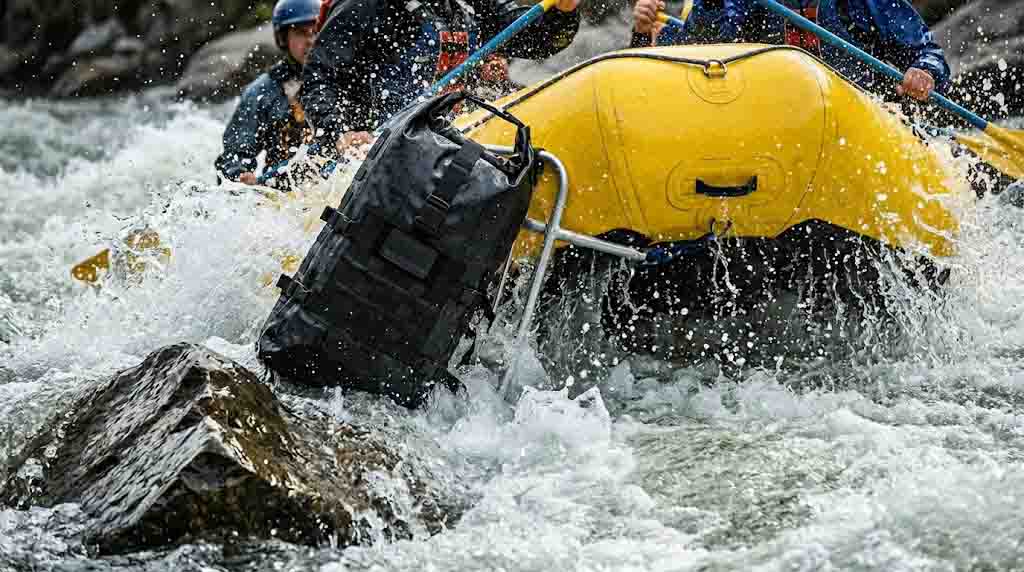

1 scenarijus: V klasės apvirtimas baltame vandenyje – smūgis, dilimas ir staigus slėgis
V klasės slenksčiuose apsiverčia plaustas. Prie rėmo pritvirtintas sausas maišas yra stipriai panardinamas, srovės pernešamas į uolienas, prispaudžiamas veikiant hidrostatinei apkrovai ir velkasi per žvyro ir panardintų briaunų kraštus, kol jis nepatenka į paviršių pasroviui. Visa seka gali užtrukti trisdešimt sekundžių. Mechaniniai reikalavimai maišeliui per tas trisdešimt sekundžių yra sunkesni nei bet koks įprastas plataus vartojimo produktas.
Standartinė konstrukcija sugenda dviejuose taškuose vienu metu. Ploni PVC arba mažo denerio nailono plyšimai susilietus su aštriomis uolienų briaunomis – ne todėl, kad medžiaga buvo sugedusi, o todėl, kad nebuvo nurodytas atsparumas dilimui tokiu intensyvumu. O susiūtos siūlės, kurios jau yra bet kurio vandeniui atsparaus maišelio struktūrinė silpnoji vieta, išpučia po staigaus hidrostatinio slėgio šuolio, kai panardinamas dideliu greičiu. Greito apvirtimo vandens plaktuko efektas sukuria vietinį spaudimą siūlių linijose, kurių siūlių juosta negali išlikti. Krepšys nuteka prieš iškylant į paviršių.
Kaip turi atrodyti statyba
Atsparumas dilimui V klasės aplinkoje reikalauja 840 Denier TPU padengto nailono kaip apvalkalo medžiagos. 840D denjė atspindi pagrindo audinį, kuris yra pakankamai tankus, kad būtų atsparus pradūrimo plitimui dėl aštraus kontakto – į pagrindinį audinį įaustas ripstop tinklelis neleidžia įtrūkti paviršiaus įbrėžimams. TPU danga ant šio pagrindo sukuria nuolatinę vandeniui atsparią plėvelę, kuri išlaiko vientisumą net tada, kai išorinis paviršius nuolat liečiasi su uoliena ir žvyru. Tai nėra nedidelis vartotojams skirtų medžiagų atnaujinimas; tai kita medžiagų kategorija.
Siūlės konstrukcija turi būti suvirinta RF. Aukšto dažnio suvirinimas sulieja TPU plokštes molekuliniu lygmeniu – sujungimo zona tampa vientisu vientisu medžiagos gabalėliu, kuriame nėra skylių adatoje, nėra juostos ir struktūrinio pertrūkio, kuris sutelkia įtampą esant staigiam slėgio apkrovimui. Atliekant ardomąjį trūkimo bandymą, tinkamai RF suvirintos siūlės sugenda pagrindiniame audinyje, kol suvirinimo linija nepasiduoda. Tai yra standartas, kurį turi atitikti siūlė, kad išgyventų vandens plaktuko smūgį apvirtimo atveju. Susiūtos siūlės su juostele, nepriklausomai nuo juostos kokybės, jos neatitinka.

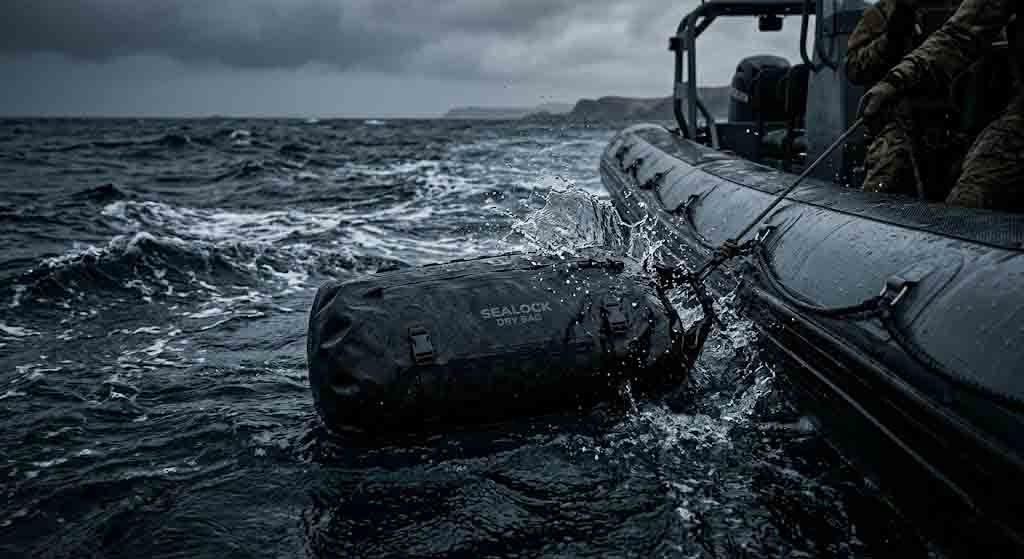

2 scenarijus: Jūrų ir taktinės jūrų operacijos – ilgalaikis panardinimas, UV ir cheminių medžiagų poveikis
Žvejybos laivuose atviroje jūroje ir taktinio standaus korpuso pripučiamos valtys yra sunki aplinka įrankiams. Sausas maišas atviroje jūroje gali būti dvylika valandų sumaišytame sūraus vandens ir variklio alyvos mišinyje, vienodą laiką gauti tiesioginių saulės spindulių jūros lygio UV spindulių intensyvumui, o tada perkėlimo metu iškristi už borto. Krepšys gali plūduriuoti kelias valandas prieš jį paimant. Atidarius turinys turi būti sausas.
PVC šioje aplinkoje sugenda dėl gerai dokumentuoto skilimo būdo. UV poveikio, sūraus vandens ir angliavandenilių kontakto derinys atakuoja plastifikatorius, kurie suteikia PVC lankstumo. Per pasikartojančius poveikio ciklus – tai yra normali eksploatavimo sąlyga veikiančiame inde, o ne kraštutinis korpusas – PVC tampa vis kietesnis ir trapesnis. Paviršius įtrūksta, o vandeniui nepralaidžiai dangai įtrūkus, maišelis sugedo kaip avandeniui atsparus gaminysneatsižvelgiant į tai, ar siūlės laikosi.
Ritinamasis uždarymas suteikia atskirą gedimo režimą. Ritininis sandarinimas visiškai priklauso nuo lenkimo ir sagties įtempimo tikslumo. Ilgai panardinant, ypač kai maišas plūduriuoja, o ne laikomas kontroliuojamame gylyje, vandens slėgis lankstymo kraštuose yra nuolatinis. Raukšlė, kuri buvo pakankamai įtempta, kad galėtų trumpam apsitaškyti ar trumpam panirti, lėtai per kelias valandas ištrauks vandenį. Atliekant paėmimo jūroje scenarijus, kai maišas gali būti vandenyje neribotą laiką, nuo vartotojo priklausančios uždarymo sistemos yra nepatikimos specifikacijos.
Kaip turi atrodyti statyba
TPU yra tinkama apvalkalo medžiaga, skirta naudoti atviroje jūroje, nes jos atsparumas hidrolizei, UV skilimui ir cheminiam poveikiui yra įtrauktas į medžiagos chemiją, o ne naudojamas kaip paviršiaus apdorojimas. Tai nepriklauso nuo dangos sluoksnio, kuris gali išsisluoksniuoti – atsparumas vandeniui yra neatsiejama nuo medžiagos struktūros. Lankstumas išlaikomas esant eksploatacinėms temperatūroms, susijusioms su naudojimu jūroje, įskaitant šalto vandens aplinką, kur PVC jau būtų sukietėjęs.
Uždarymo sistemoms, kurios ilgą laiką panardinamos į vandenį, sandarios užtrauktukų sistemos pakeičia susukamuosius viršus. Juose naudojami ekstruziniai polimeriniai uždoriai – be dantų arba tankūs, priklausomai nuo specifikacijos – kurie užsegę sukuria mechaninį hermetišką sandariklį, nepriklausomai nuo to, kaip vartotojas juos naudoja. Kiekvienas užtrauktuko blokas turi būti atskirai išbandytas slėgio bandymu prieš pradedant gaminti. Maišelis, uždarytas tinkamai nurodytu sandariu užtrauktuku, gali būti panardintas neribotą laiką, nepabloginant sandariklio, o tai visiškai pašalina naudotojo klaidos kintamąjį iš vandeniui atsparaus veikimo lygties.

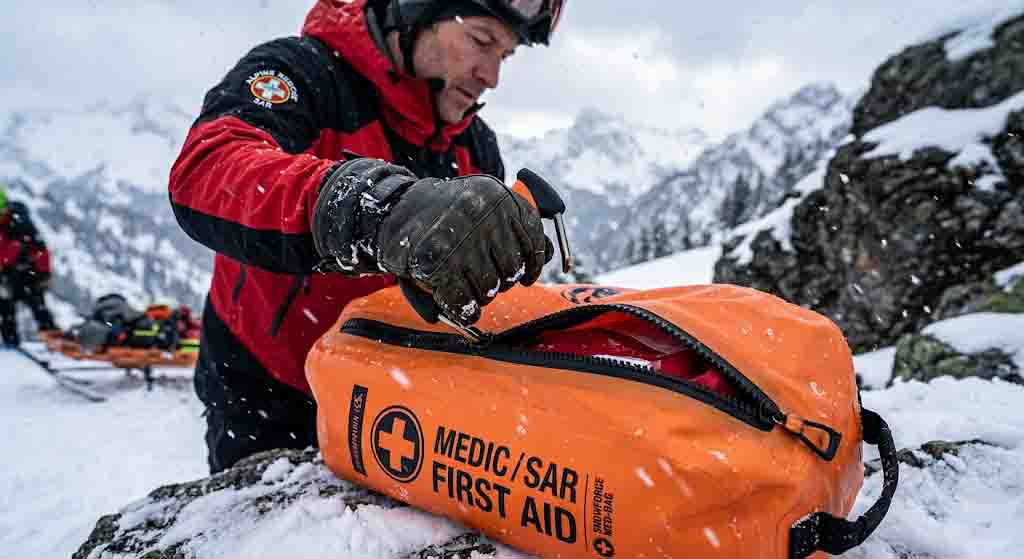

3 scenarijus: Alpių paieška ir gelbėjimas – minusinė temperatūra ir prieiga su pirštinėmis
Paieškos ir gelbėjimo komandai, veikiančiai minusinėje Alpių vietovėje, keliami kitokie reikalavimai nei gidui ar versliniam žvejui. Aplinkos įtempimas yra terminis, o ne hidraulinis. Veikimo reikalavimas yra prieigos greitis, o ne nuolatinis panardinimas. Ir gedimo režimas, kuris baigia misiją, nebūtinai yra maišelis, kuris išteka – tai krepšys, kurio negalima greitai atidaryti pirštinėmis tamsoje esant -20 °C.
Nebrangūs vandeniui atsparūs plastikai kenčia nuo šalto įtrūkimų – gedimo režimo, kai medžiaga, kuri yra lanksti aplinkos temperatūroje, tampa trapi žemiau slenkstinės temperatūros ir lūžta veikiant mechaniniam poveikiui. -15°C temperatūroje sulankstytas ritininis uždoris gali įtrūkti išilgai lenkimo linijos, kai daromas spaudimas jį išvynioti. Užsegimo sagtis, pagaminta iš netinkamo polimero, gali nutrūkti. Tai nėra piktnaudžiavimo scenarijai; jie yra normalios Alpių SAR įrangos veikimo sąlygos ir sukelia įrangos gedimus tais momentais, kai įrangos gedimo laikas yra pats blogiausias.
Prieigos problema taip pat praktiška. Norint užsegti ritininį viršų, reikia dviejų rankų, tikslaus variklio valdymo, kad būtų galima valdyti sulankstymo seką, o tada manipuliuoti sagtimi – visa tai tampa žymiai sunkesnė naudojant sunkias žiemines pirštines, kurios sumažina sukibimo jautrumą ir rankų miklumą. Esant lauko įtampai, laikas, reikalingas norint pasiekti suvyniojamą krepšį, palyginti su maišeliu su užtrauktuku, nėra mažas skirtumas. Neatidėliotinos medicinos pagalbos atveju tai svarbu.
Kaip turi atrodyti statyba
Atsparumas šalčiui įtrūkimų reikalauja, kad TPU būtų suformuluotas ir patikrintas, kad jis veiktų žemoje temperatūroje. Aukščiausios kokybės TPU klasės išlaiko lankstumą iki -30 °C (-22 °F), o tai apima Alpių SAR diegimo temperatūros diapazoną, įskaitant ekstremalių šaltų orų aplinką. Medžiaga elgiasi taip pat, kai sulankstoma, suspaudžiama ir agresyviai tvarkoma -20 °C temperatūroje, kaip ir aplinkos temperatūroje – nesustingsta, nesutrūkinėja lankstymo linijose, nesugenda sagtis dėl trapių polimerinių komponentų.
Plačios burnos hermetiško užtrauktuko integracija tiesiogiai išsprendžia prieigos problemą. T formos rankenos užtrauktuką galima suimti ir valdyti pirštinėmis apmautom rankomis vienu judesiu – atidarykite maišelį, ištraukite pavarą, uždarykite ir vėl užsandarinkite per kelias sekundes, o ne per penkiolika–trisdešimt sekundžių, kurių tomis pačiomis sąlygomis reikia suvynioti. Hermetiškas sandarumas išlaikomas nepriklausomai nuo greičio ar veikimo tikslumo. Tai yra prieigos architektūra, atitinkanti medicinos reikmenų krepšius, ryšių įrangos dėklus ir avarinę įrangą, naudojamą šaltu oru SAR operacijoms.
Specifikacijų kūrimas iš gedimo režimo
Ekstremalios būklės sausų maišų tiekimo logika paleidžiama atgal nuo gedimo scenarijaus, o ne į priekį iš galimybių sąrašo. Teisingas klausimas yra ne „kokias medžiagas ir statybos būdus siūlo ši gamykla?“, o „kas atsitiks su šiuo gaminiu, kai įvyksta blogiausias atvejis, ir ar statybos būdas jį atlaiko?
Naudojant vandens telkinius, blogiausias atvejis yra apvirtimas dėl sąlyčio su uolienomis ir staigaus hidrostatinio slėgio. Jį išlaikanti konstrukcija yra 840D TPU korpusas su RF suvirintomis siūlėmis, patvirtintas taip, kad sprogimo slėgis viršytų numatomą smūgio apkrovą. Jūrų jūroje blogiausias atvejis yra ilgalaikis nekontroliuojamas panardinimas į chemiškai agresyvią aplinką. Jį išlaikanti konstrukcija yra TPU apvalkalas su atsparumu hidrolizei ir mechaniniu sandariu užtrauktuku, kuris nepriklauso nuo vartotojo tikslumo. Alpių SAR atveju blogiausias atvejis yra prieiga prie kritinės pavaros esant -20°C su pirštinėmis, kai spaudžiamas laikas. Jį išlaikanti konstrukcija yra šaltai įtrūkimams atspari TPU su plačia burna sandariu užtrauktuku, skirta sumažinti miklumą.
Vertindami OĮG partnerius šioms programoms, paprašykite kiekvieno scenarijaus konkrečių bandymų duomenų: hidrostatinio plyšimo slėgio siūlės patvirtinimui, medžiagos šalto lankstumo bandymo rezultatų prie eksploatacinės temperatūros grindų, užtrauktuko panardinimo bandymo įrašų.Gamintojas, turintis tikrų galimybių gaminti ekstremalios būklės sausus maišeliusturės šiuos duomenis, nes jie juos sukūrė kurdami produktą, o ne todėl, kad surinko juos atsakydami į audito klausimą.
Dažnai užduodami klausimai
Kodėl sausas maišas tinkamas taktiniam ar ekstremaliam naudojimui vandenyje?
Medžiaga ir konstrukcijos metodas turi atitikti konkrečius programos gedimo būdus. Baltojo vandens atveju tai reiškia 840D TPU apvalkalo audinį, užtikrinantį atsparumą dilimui ir pradūrimui, RF suvirintas siūles, kurios išlaiko staigias hidrostatinio slėgio apkrovas be prapūtimo, ir uždarymo sistemas, užtikrinančias atsparumą vandeniui dinaminio panardinimo metu, o ne atliekant statinio gylio bandymus. IPX įvertinimai yra atskaitos taškas, tačiau nefiksuojamas slėgio šuolis, atsirandantis dėl apvirtimo arba ilgalaikio kontakto su uolienų dilimo – teiraukitės trūkimo slėgio bandymo duomenų ir dilimo ciklo bandymų rezultatų, be panardinimo sertifikavimo.
Kaip TPU veikia kitaip nei PVC ekstremaliose aplinkose?
Veiklos atotrūkis labiausiai matomas trimis konkrečiomis sąlygomis. Esant žemai temperatūrai, TPU išlaiko lankstumą iki -30 °C, o PVC tampa vis kietesnis ir linkęs įtrūkti žemiau -10 °C – tai yra esminis skirtumas Alpėse ar šalto vandens jūroje. Veikiant ultravioletiniams spinduliams ir cheminėms medžiagoms, TPU atsparus skilimui nepasikliauna paviršiaus danga, kuri gali išsisluoksniuoti, o PVC plastifikatoriai suyra veikiami nuolatinio sūraus vandens ir UV derinio. TPU yra suderinamas su REACH reikalavimus atitinkančiomis formulėmis, kuriose nėra PFAS, o PVC ftalato plastifikatoriaus chemija sukuria reguliavimo poveikį ES ir Kalifornijos rinkose.
Kodėl avarinėms ir taktinėms reikmėms pirmenybė teikiama sandariems užtrauktukams, o ne užsegimams?
Dvi viena nuo kitos nepriklausomos priežastys. Pirma, mechaninis sandarus užtrauktukas sukuria hermetišką sandariklį, nepaisant to, kaip tiksliai ar greitai vartotojas jį naudoja – sandariklis priklauso nuo uždarymo konstrukcijos, o ne nuo operatoriaus technikos. Norint patikimai užsandarinti, norint užsandarinti ritininį viršų, reikia tinkamos lankstymo sekos ir įtempimo, o tai lemia vartotojo klaidų kintamumą vandeniui atspariam veikimui. Antra, prieiga prie užtrauktuko veikia greičiau ir nereikalauja tikslaus variklio valdymo – tai svarbu dirbant su pirštinėmis šaltoje aplinkoje arba kai reikalingas laikas prieigai prie medicinos ar ryšių įrangos. Vartotojų laisvalaikio reikmėms dažnai pakanka ritininio viršaus. Profesionaliems tikslams, kai turinys yra svarbus esant įtemptoms sąlygoms, mechaninis sandariklis ir hermetiško užtrauktuko prieigos greitis yra tinkama specifikacija.
