Iš naujo apibrėžti paskutinės mylios šalčio grandinę: aukšto dažnio suvirintų medicininės klasės minkštųjų aušintuvų inžinerija 2026 m.

Pasaulinė logistika 2026 m. neatrodo taip, kaip prieš dešimtmetį, ir niekur tai nėra taip akivaizdu, kaip paskutinėje temperatūros kontroliuojamo pristatymo stadijoje. Naudingi kroviniai, judantys paskutinės mylios šalčio grandinėmis, šiandien yra tikrai nepakeičiami: mRNR vakcinos, biologiniai preparatai su siaurais stabilumo langeliais, gyvi kraujo mėginiai, organų transportavimo terpė. Vienkartinis temperatūros šuolis ne tik pablogina produktą – jis gali baigti kažkieno gydymo ciklą arba padaryti suplanuotą transplantaciją neįmanoma.

Daugelį metų pramonė rėmėsi rotomolded kietaisiais aušintuvais kaip numatytuoju sprendimu. Patvarus, taip. Tačiau sunkus, didelių gabaritų ir netinkamai pritaikytas miesto kurjerių maršrutams, motociklų pristatymui ar bet kokiam scenarijui, kai kurjeriui reikia greitai judėti ligoninės koridoriumi arba lipti trimis laiptais. Vien dėl svorio jie diskvalifikuojami iš didėjančios faktinio naudojimo atvejų.

Perėjimas prie minkštų šaltkrepšių atrodė akivaizdus atsakymas. Lengvesnis, nešiojamas, lengviau laikyti tuščią. Problema ta, kad gaminami krepšiai iš tikrųjų neišsprendė pagrindinių inžinerinių iššūkių – jie tiesiog juos perkėlė. Išsiūtos siūlės nutekėjo. Atvirų porų putos virto drėgmės kempine tuo momentu, kai viduje pradėjo formuotis kondensatas. Vidiniai įdėklai, kurie atrodė švarūs, kaupė užterštumą tokiu būdu, kuris nebuvo matomas, kol žala jau nebuvo padaryta.

Sealock Dongguan tyrimų ir plėtros centre gana anksti nustojome tai laikyti maišelių gamybos problema. Tikras iššūkis yra taikoma termodinamika ir skysčių mechanika – tiksliai suprasti, kaip juda šiluma, kaip elgiasi drėgmė ir kur iš tikrųjų kyla biologinė tarša. Šiame dokumente pateikiami inžineriniai sprendimai, susiję su mūsų medicininių minkštųjų aušintuvų kuprinėmis: medžiagos, suvirinimo procesas, izoliacijos architektūra ir gamybos infrastruktūra, leidžianti pritaikyti šias specifikacijas į OĮG gamybą nepabloginant to, kas buvo pasiekta laboratorijoje.

1 skyrius: Temperatūros pokyčių ir mikrobinio užterštumo biologija

Gera šilumos inžinerija prasideda nuo gedimo būdų supratimo. Prieš ką nors projektuodami, praleidome daug laiko, tiksliai nustatydami, kaip ir kodėl įprasti minkštieji aušintuvai sugenda medicinos ir aukščiausios klasės komercinėje šaldymo grandinės aplinkoje – ne teoriškai, o dėl specifinių fizinių mechanizmų, dėl kurių sunaikinami naudingieji kroviniai.

Kapiliarinio veikimo sutrikimas

Kiekvieną kartą, kai adata praeina per audinį įprastinio siuvimo metu, ji palieka skylę. Įprastame pasiūtame minkštame aušintuve, kuris prideda iki tūkstančių mikro įsiskverbimų per siūlių linijas. Įprastomis sausomis sąlygomis šios skylės yra pakankamai mažos, kad neatrodo reikšmingos. Tačiau kai ledo arba gelio paketai pradeda tirpti aušintuvo viduje, vanduo nesikaupia tik apačioje – jis traukiamas aukštyn per tas skylutes kapiliariniu būdu. Fizika yra paprasta ir neišvengiama. Adatos skylutės elgiasi lygiai taip pat kaip mikrokapiliarai, ir vanduo jas lipa.

Kai drėgmė patenka per vidinį įdėklą ir į izoliacijos ertmę, prasideda antrasis gedimas.

Biologinio pavojaus stiprinimas

Standartinės atvirų porų putos ir pigūs PE/EVA mišiniai lengvai sugeria drėgmę. Prisotintas izoliacijos šerdis tampa tamsus, drėgnas ir termiškai stabilus – sąlygos, kurios palaiko agresyvų pelėsių, miltligės ir bakterijų dauginimąsi. Ironiška yra tai, kad paties aušintuvo izoliacinės savybės padeda inkubuoti bet kokį biologinį užterštumą, kuris įsitvirtina jame.

Prekės ženklo, tiekiančio medicinos kurjerius, ligoninių logistikos komandas ar aukščiausios kokybės maisto pristatymo paslaugas, aušintuvas, kurio viduje yra aktyvi biologinė tarša, nėra gaminys su defektais įprastine prasme – tai aktyvi atsakomybė. Reputacija ir teisinis poveikis dėl užteršto naudingojo krovinio medicinos kontekste yra rimtas.

Mūsų inžinerijos filosofija tai sprendžia iš pradžių. Mes tai vadiname „nuliniu įsiskverbimu“ – principu, kad jei drėgmė negali prasiskverbti į siūles jokiomis eksploatacinėmis sąlygomis, šiluminė šerdis išlieka švari, o naudingosios apkrovos aplinka išlieka biologiškai saugi nuo aušintuvo pakrovimo iki jo atidarymo paskirties vietoje.

2 skyrius. Termodinaminė architektūra: didelio tankio uždarų ląstelių putos

Izoliacijos pasirinkimas yra pagrindas, ant kurio stovi visa kita. Supraskite tai neteisingai ir joks pažangus suvirinimas ar aukščiausios kokybės išorinės medžiagos neatgaus jums reikalingo šiluminio efektyvumo.

Mes nenaudojame atvirų porų putų. Sprendimas yra apgalvotas ir nediskutuotinas. Atvirų elementų struktūros remiasi tarpusavyje sujungtomis oro kišenėmis, kad būtų atsparus šilumos perdavimui, tačiau dėl tų pačių jungčių putplastis yra struktūriškai pažeidžiamas – suspaudžiamos jos subyra ir iš karto sugeria vandenį, kai yra drėgmės. Atvirų porų putos nėra kompromisas šaltos grandinės maišelyje, kurio temperatūra turėtų palaikyti 2–8 °C 48–72 valandas 32 °C temperatūroje; tai gedimas, kuris laukia, kol bus dokumentuotas.

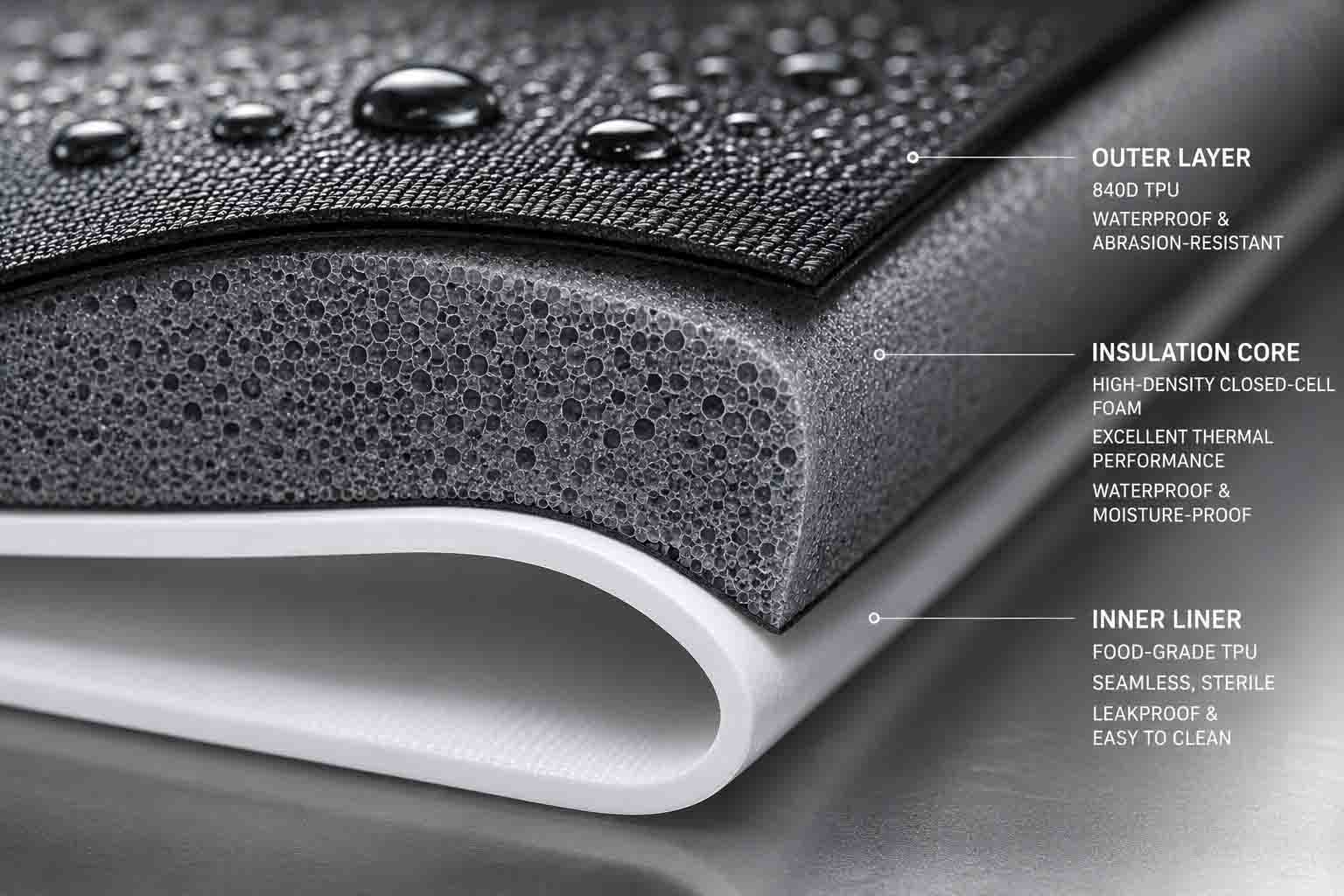

2.1 Uždarųjų elementų izoliacijos fizika

Uždarų porų putos veikia visiškai kitu principu. Milijonai mikroskopinių dujų burbuliukų yra atskirai kapsuliuoti polimerinėje matricoje – kiekvienas iš jų yra atskirtas nuo kaimynų. Kadangi tarp ląstelių nėra jungiamųjų takų, konvekcinis šilumos perdavimas labai sutrinka, o šiluminiai tilteliai efektyviai pašalinami. Statinės dujos, įstrigusios kiekvienoje sandarioje kameroje, sukuria išskirtinai didelę R vertę, palyginti su fiziniu putplasčio storiu.

Antrasis privalumas yra ne mažiau svarbus šiam pritaikymui: kadangi kiekviena ląstelė yra hermetiškai uždaryta, putplasčio šerdis yra hidrofobinė. Jis nesugers drėgmės net ir ilgai veikiant. Net ir tuo atveju, kai išorinis apvalkalas patiria fizinį pradūrimą – tarkime, kurjeris numeta maišelį ant aštraus kampo – po juo esanti izoliacija išlieka sausa ir termiškai funkcionali. Naudingasis krovinys nepraranda apsaugos tik todėl, kad buvo pažeistas išorinis sluoksnis.

Mūsų OEM medicininiuose ir aukščiausios kokybės lauko aušintuvuose naudojamos preciziškai supjaustytos, didelio tankio uždarų porų putos pažangiose NBR arba aukštos kokybės EVA kompozicijose, parinktose pagal konkrečius kliento veikimo ir reguliavimo reikalavimus.

2.2 Suprojektuotas storio ir naudingosios apkrovos profiliavimas

Putplasčio storis kalibruojamas pagal konkretų kliento darbo profilį, paprastai svyruoja nuo 20 mm iki 35 mm, atsižvelgiant į naudingosios apkrovos jautrumą, numatomą aplinkos temperatūros diapazoną ir transportavimo trukmę. Tai nėra numatytoji specifikacija – tai mūsų Dongguano aplinkos kamerose atliktų termodinaminių bandymų rezultatas.

Esant nuolatinei 32 °C (90 °F) aplinkos temperatūrai, „Sealock“ aušintuvas, pagamintas iš 25 mm uždarų elementų šerdies ir atitinkamų fazės keitimo medžiagų, nuosekliai palaiko tikslinę šiluminę diapazoną 48–72 valandas. Kai klientai kreipiasi pas mus su konkretaus naudingojo krovinio profiliu – tam tikra biologine medžiaga su siauru stabilumo langu, tranzito maršrutu su žinomais aplinkos temperatūros šuoliais – mūsų tyrimų ir plėtros komanda dirba atgal nuo šilumos biudžeto, kad nustatytų tikslias putplasčio specifikacijas, kurių reikia šiam tikslui pasiekti.

3 skyrius: Medžiagos vientisumas: TPU be PFAS ir biologinis suderinamumas

Putplasčio šerdį dengiančios medžiagos turi vienu metu atlikti du dalykus: apsaugoti šiluminę architektūrą nuo fizinės prievartos ir atitikti per pastaruosius kelerius metus gerokai sugriežtėjusią reguliavimo aplinką. 2026 m. PFAS panaikinimas nėra savanoriškas tvarumo gestas – tai teisinis pagrindas ES pagal REACH ir vis dažniau Šiaurės Amerikos jurisdikcijose. Bet kuris tiekėjas, kuris vis dar naudoja senas fluorintas dangas greta medicinos gaminiuose, yra reguliuojamas poveikis, kuris ilgainiui pasivys.

3.1 840D TPU išoriniai šarvai

Išoriniame korpuse naudojamas 840 denų termoplastinis poliuretanu padengtas nailonas. Čia svarbu denierių skaičius – 840D užtikrina tokį atsparumą dilimui ir pradūrimui, kurio jums reikia, kai krepšį tvarko medicinos kurjeriai, keliaujantys miesto aplinkoje, arba lauko medikai, dirbantys tikrai nepalankiomis sąlygomis. Tai nėra dekoratyvinė specifikacija; tai skirtumas tarp aušintuvo, kuris išgyvena dvejus metus, ir to, kuris pradeda dėvėti po šešių mėnesių.

Skirtingai nuo PVC, kuris tampa trapus ir pradeda trūkinėti šaltu oru, kai išskiria dujas plastifikatorius, kurių nėra šalia maistinių ar medicininių naudingųjų krovinių, mūsų TPU išorė išlieka labai lanksti iki -30 °C. Jis atsparus UV degradacijai ir cheminiam poveikiui be paviršiaus apdorojimo, dėl kurio PFAS problema vėl atsirastų pro galines duris.

3.2 Su FDA suderinamas, antimikrobinis interjeras

Vidaus pamušalo biologinio suderinamumo reikalavimai yra griežčiausi, o dauguma įprastų minkštųjų aušintuvų neatitinka rimtų medicininių ar maisto saugos reikalavimų. Savo vidaus baseinams tiekiame išskirtinai maistinį TPU be PFAS. Medžiaga yra neakyta, be BPA ir iš prigimties yra antimikrobinė – ne dėl priedo dangos, kuri laikui bėgant suyra, o kaip pagrindinės medžiagos savybė.

Kai organų transportavimo komanda arba aukščiausios kokybės jūros gėrybių platintojas dezinfekuoja Sealock aušintuvo vidų standartinėmis medicininėmis dezinfekavimo priemonėmis, įdėklas sutvarko jį nepažeisdamas paviršiaus. Lygus, besiūlis paviršius neleidžia patogenams niekur įsitvirtinti – nėra siūlių, kurios sulaikytų organines medžiagas, nėra tekstūros, kuri būtų atspari valymui. Tai nėra mūsų pridėta funkcija; Tai visų pirma tinkamos medžiagos ir konstrukcijos metodo pasekmė.

4 skyrius: 27,12 MHz HF suvirinimo būtinybė

Čia mūsų minkštųjų aušintuvų inžinerija labiausiai skiriasi nuo įprastos gamybos. Geriausias putplastis ir labiausiai atitinkantis TPU pasaulyje neveikia taip, kaip numatyta, jei juos laikančios plokštės yra susiūtos. Susiuvimas tiksliai nustato kapiliarų gedimo taškus, aprašytus 1 skyriuje. Jokia siūlių juosta to patikimai nekompensuoja per faktinį gaminio naudojimo laiką.

4.1 Molekulinė sintezė ir fizinis susiuvimas

Mūsų gamybos procese vietoj adatų ir siūlų naudojama nukreipta elektromagnetinė energija. Kai po suvirinimo štampu dedamos dvi TPU dengto audinio plokštės, aukšto dažnio kintamoji srovė, sureguliuota iki 27,12 MHz, itin sparčiai svyruoja dipolio molekules poliuretane. Trintis, kurią sukelia šis molekulinis judėjimas, sukuria vietinę šilumą iš medžiagos vidaus į išorę – ne iš išorinio šilumos šaltinio, o sukuriamą pačioje medžiagoje.

Esant tiksliai kalibruotam pneumatiniam slėgiui, taikomam kartu su RD energija, abu sluoksniai išsilydo ir susilieja molekuliniu lygmeniu. Kai procesas baigiamas ir medžiaga atvėsta, dvi plokštės nėra sujungtos – jos yra sujungtos. Nėra siūlės įprastine prasme. Suvirinimo zona yra struktūriškai ištisinė su aplinkine medžiaga.

4.2 Hermetinis baseinas

Praktinis vidaus įdėklo kūrimo rezultatas tik suvirinant aukšta dažniu yra tai, ką viduje vadiname hermetišku baseinu. Sealock minkšto aušintuvo viduje nėra jokių fizinių skylių jo konstrukcijoje. Jis veikia kaip vienas, ištisinis, nepralaidus indas – galintis neribotą laiką išlaikyti stovintį vandenį esant slėgiui. Siūlėse nėra nuotėkio. Drėgmė nepatenka išilgai suvirinimo linijų. Nėra mikroskopinių būdų, kaip įsitvirtinti biologinis užterštumas.

B2B pirkėjams, užsiimantiems medicinos logistika, jūrinėmis programomis arba didelės reikšmės lauko rinkose, nulinio nutekėjimo garantija nėra rinkodaros pozicija. Tai pagrindinis inžinerinis reikalavimas, kad visa kita būtų sukurta aplink. Aukštadažnis suvirinimas yra vienintelis mūsų nustatytas gamybos būdas, užtikrinantis nuoseklų gamybos mastą.

5 skyrius: Pažangios uždarymo sistemos: terminio nuotėkio pašalinimas

Termiškai optimizuotas aušintuvo korpusas išsprendžia daugumą problemų, tačiau uždarymo sistema yra ta vieta, kur prarandama daug realaus šiluminių savybių, o dauguma gaminių, kurie atrodo konkurencingi popieriuje, sugenda.

Standartiniai užtrauktukai yra šiluminė atsakomybė. Sukibę dantys ir medžiaginė juosta sukuria nenutrūkstamą kelią šaltam orui išeiti palei užtrauktuko trakto apačią ir šiltam, drėgnam aplinkos orui patekti į vidų. Aušintuve, skirtame išlaikyti 72 valandas, šis keitimas sumažina efektyvų našumą per tranzito trukmę.

Norint tinkamai uždaryti hermetišką sandariklį, „Sealock“ mūsų medicininės klasės aušintuvų linijose integruoja tvirtus hermetiškus ir vandeniui nepralaidžius užtrauktukus. Tai yra specializuotos uždarymo sistemos, pastatytos aplink ekstruzinius polimerinius dantis, kurie mikroskopiniu tikslumu susijungia ir padengti lanksčia vandeniui atsparia danga. Norint juos visiškai uždaryti, reikia įjungti paskirtą terminalo doką, kuris sukuria tikrą hermetišką sandarumą – ne tik sandarų, bet ir patikrintą slėginį uždarymą.

Praktinė nauda neapsiriboja šilumos išlaikymu. Jei kurjeris numeta maišelį į stovintį vandenį arba jis apvirsta tranzitinės transporto priemonės gale, užraktas neleidžia skysčiui patekti ir išeiti. Naudingoji apkrova lieka izoliuota nuo to, ką maišo išorė susiduria gabenant – o tai realaus pasaulio logistikoje dažnai būna nenuspėjama.

6 skyrius: Kinijos ir Vietnamo sinergija: medicininės gamybos apimties didinimas

Viena problema yra sukurti gaminį, kuris veiktų pagal medicininio lygio specifikacijas kontroliuojamoje MTTP aplinkoje. Pakeisti šį produktą į nuoseklią, didelės apimties OĮG gamybą, valdant tarptautinį tarifų poveikį ir tiekimo grandinės riziką, yra visiškai kitokia iššūkių kategorija.

„Sealock“ dviejų bazių gamybos infrastruktūra buvo sukurta specialiai, kad būtų galima išspręsti abi šio iššūkio puses be kompromisų.

MTTP ir prototipų kūrimas – Dongguanas, Kinija:Mūsų Dongguan inžinerijos būstinė tvarko medžiagų tiekimą, CAD konstrukcijų projektavimą, termodinaminius bandymus ir tikslių skaitmeninių suvirinimo parametrų kūrimą. Kiekvienas kliento įsitraukimas prasideda čia. Šio etapo išvestis yra tai, ką mes vadiname Auksiniu pavyzdžiu – prototipu, kuris atitinka visas specifikacijas prieš sukuriant vieną gamybos padalinį.

Didelės apimties gamyba – Hošiminas, Vietnamas:Kai SOP bus visiškai dokumentuota ir patvirtinta pagal Auksinį pavyzdį, jie skaitmeniniu būdu perkeliami į mūsų ISO sertifikuotus Vietnamo įrenginius. Kinijos techniniai inžinieriai iš mūsų Dongguan komandos prižiūri gamybos linijas, užtikrindami, kad prototipo perkėlimas į masinę gamybą nesukeltų kokybės nukrypimo, kuris paprastai atsiranda, kai inžinerinė priežiūra sustoja prie gamyklos vartų.

Mūsų OĮG klientų rezultatas – prieiga prie Kinijos inžinerijos tikslumo ir medžiagų mokslo priekinėje dalyje, kartu su gamybos ekonomika ir tarifų pozicionavimu, kurį Vietname teikia galinėje dalyje. Prekiniams ženklams, kurie negali sau leisti atsargų ar kokybės kontrolės sutrikimo medicinos tiekimo grandinėje, šis derinys – inžinerijos meistriškumas ir tiekimo grandinės atsparumas – yra tikrasis vertės pasiūlymas.

Išvada: Bendradarbiavimas su šiluminės logistikos pradininkais

Pasiūtas minkštas aušintuvas, kuris prateka, užteršia ir praranda šiluminį vientisumą per 24 valandas, neišnyko iš rinkos – tačiau nuo šaldymo grandinės patikimumo priklausomos pramonės šakos nuo jo tolsta. Šiam perėjimui pirmavo medicinos sektorius, tačiau aukščiausios kokybės komercinio maisto logistika, jūrinės programos ir didelio našumo lauko rinkos atsilieka. Atotrūkis tarp to, ko tie pirkėjai dabar reikalauja, ir to, ką gali pasiūlyti įprastinė gamyba, tapo per didelis, kad būtų galima užpildyti rinkodaros kopija.

„Sealock“ sukūrė gamybos sistemą, kurioje inžineriniai sprendimai yra tarpusavyje susiję: uždarų porų putplasčio architektūra, TPU medžiagų pasirinkimas be PFAS, 27,12 MHz HF molekulinis suvirinimas ir sandari uždarymo sistema veikia kaip viena integruota šilumos sulaikymo sistema, o ne kaip atskirai nurodytų komponentų rinkinys.

OĮG ir ODM klientams medicinos, taktikos ir aukščiausios kokybės komerciniuose sektoriuose ši integracija yra tai, kas iš tikrųjų svarbu. Ne atskirų komponentų specifikacijos, o sistema, kuri veikia pagal patikrintą standartą realiomis sąlygomis, su kuriomis susidurs jūsų naudingieji kroviniai. Tokiam pokalbiui esame sukurti.

Dažnai užduodami klausimai – B2B tiekimas

1 klausimas: kokius konkrečius temperatūros diapazonus gali išlaikyti minkštieji Sealock aušintuvai medicinos logistikai?

Priklausomai nuo naudojamų fazių keitimo medžiagų – standartinių gelio pakuočių, PCM paketėlių ar sauso ledo – ir tikslinės aplinkos aplinkos, mūsų aušintuvai gali būti sukonstruoti taip, kad atlaikytų 2–8 °C standartinių biologinių medžiagų, 15–25 °C kontroliuojamos kambario temperatūros naudingosios apkrovos arba minusinės sąlygos užšaldytiems mėginiams. Visa tai palaikoma 48–72 valandas. Mūsų Dongguan tyrimų ir plėtros komanda dirba tiesiogiai su klientais, kad sukalibruotų uždarų porų putų storį ir PCM specifikacijas, kad atitiktų tikslų terminį profilį, kurio reikalauja jų naudingoji apkrova.

2 klausimas: kaip 27,12 MHz HF suvirinimas užtikrina geresnę higieną nei konstrukcija su siūlėmis?

Siūlės juosta, užtepama ant adata susiūtų skylių, priklauso nuo cheminių klijų, kurie suyra dėl pakartotinio terminio ciklo ir drėgmės poveikio. Kai jie sugenda, lipni kraštai pakyla ir sukuria mikroskopinius plyšius – būtent tokiomis sąlygomis auga bakterijos ir yra atsparūs sterilizacijai. HF suvirinimas pašalina apatines adatos skylutes, nes TPU sulydoma molekuliniu lygiu. Gautas paviršius yra ištisinis, lygus ir chemiškai identiškas aplinkinei medžiagai. Jis gali būti visiškai sterilizuotas be jokios rizikos, kad drėgmė pateks į izoliacijos šerdį.

3 klausimas: ar jūsų medžiagos atitinka dabartinius 2026 m. Europos ir Šiaurės Amerikos reglamentus?

Taip. Mes laikomės griežtos gamybos politikos be PFAS visose aukščiausios klasės aušintuvų linijose. Mūsų TPU medžiagos visiškai atitinka ES REACH reglamentus (California Proposition 65) ir yra sertifikuotos FDA saugios tiesioginiam sąlyčiui su maistu ir biologiniais kroviniais. Atitikties dokumentus galima peržiūrėti kaip mūsų standartinio OĮG įtraukimo proceso dalį.

4 klausimas: Ar vidinius skyrius galima pritaikyti pagal konkrečius buteliuko dydžius arba kraujo maišelio matmenis?

Visiškai. Mūsų OEM/ODM paslaugos apima pilną vidinės architektūros pritaikymą – HF suvirinti TPU skirstytuvai, tiksliai išpjauti putplasčio įdėklai, kad tilptų tam tikras buteliuko masyvas, ir tvirtinimo dirželiai, skirti apsaugoti krovinius perkeliant didelius smūgius. Jei turite konkretaus medicinos prietaiso ar biologinio konteinerio matmenų reikalavimus, mūsų inžinierių komanda dirba tiesiogiai pagal šias specifikacijas.

5 klausimas: prieš sudarydami gamybos sutartį reikalaujame nepriklausomo gamyklos audito. Ar tai palaikoma?

Taip yra, ir mes tai skatiname. Tiek mūsų Dongguano tyrimų ir plėtros centre, tiek Vietnamo gamybos įmonėse nuolat atlieka trečiųjų šalių auditą. Tvarkome esamą SCAN sertifikavimo ir ISO standartų dokumentaciją. Nepriklausomi auditoriai, kuriuos samdo potencialūs klientai, gali be apribojimų tikrinti darbo praktiką, kokybės kontrolės procedūras, aplinkosaugos atitiktį ir gamybos SOP. Skaidrumą šiame procese laikome pagrindiniu rimtų B2B santykių reikalavimu, o ne specialiu pritaikymu.
