Minkšta aušintuvo kuprinė duoda paprastą pažadą: laikykite ledą sušaldytą kelias dienas ir nepraleis. Paaiškėjo, kad šį pažadą ištesėti sunkiau, nei atrodo, o atotrūkis tarp jį laikančių gaminių ir gaminių, kurie beveik ne visada priklauso nuo dviejų inžinerinių sprendimų: iš ko pagamintas aušintuvas ir kaip jis sumontuotas.
Kodėl medžiagų pasirinkimas prasideda nuo įdėklo, o ne nuo apvalkalo
Dauguma pirkėjų šaltesnes kuprines vertina iš išorės – audinio svorio, išorės apdailos, dirželio kokybės. Tai svarbu, tačiau pagrindinis našumas nustatomas būtent ant pamušalo. Jis kelias valandas tiesiogiai liečiasi su ledu, maistu ir ištirpusiu vandeniu, o paviršiuje arba yra šio vandens, arba jis gali išbėgti.
Aukščiausios kokybės minkštų aušintuvų kuprinių išorinis apvalkalas ir vidinis pamušalas naudoja maistinį TPU (termoplastinį poliuretaną). Pasirinkimas nėra savavališkas.
Išorėje TPU siūlo atsparumo dilimui, atsparumo pradūrimui ir lankstumo patvarumo derinį, kurio standartinės poliesterio arba nailono dangos negali prilygti ilgą laiką naudojant lauke. Aušintuvas, kuris praleidžia laiką stovėdamas nelygioje vietovėje, supakuotas į transporto priemonių krovinių zonas arba nešamas per tankų šepetį, kaupia mechaninį įtempimą ant jo paviršių. TPU susidoroja su įtempimais, nesutrūkinėdamas ar nesisluoksniuodamas – žinomas gedimo režimas nebrangiuose šaltesniuose audiniuose, kuriuose naudojamos plonesnės dangos virš silpnesnių bazinių audinių.
Temperatūros elgesys yra vienodai svarbus. PVC, senoji vandeniui atsparių lauko gaminių medžiaga, tampa trapi ir linkusi įtrūkti esant žemai temperatūrai, o tai sukuria ironišką ledo laikymo gaminio problemą. TPU išlaiko lankstumą plačiame temperatūrų diapazone, įskaitant šaltas sąlygas, kurios yra būtent tada, kai vėsesnė kuprinė yra apkraunama. Jis taip pat geriau atsparus UV degradacijai nei PVC esant nuolatiniam saulės poveikiui, o tai svarbu gaminiams, naudojamiems lauko aplinkoje kelis sezonus.
Konkrečiai vidaus įdėklai maisto kokybės sertifikatas nėra rinkodaros pavadinimas – tai medžiagos specifikacija. Įdėklas turi atitikti FDA, be BPA ir antimikrobinis, kad būtų tinkamas tiesioginiam sąlyčiui su maistu ir gėrimais. Šie reikalavimai žymiai susiaurina medžiagų pasirinkimą ir atmeta daug pigesnių alternatyvų, kurios kitu atveju galėtų išlaikyti pagrindinį atsparumo vandeniui testą.
Kur sugenda susiūti aušintuvai ir kodėl tai struktūrinė
Pats nuosekliausias nebrangių minkštų aušintuvų gedimo taškas yra ne izoliacinės putos ir ne užtrauktukas, o siūlė tarp vidinių įdėklų plokščių. Norint suprasti, kodėl, reikia pažvelgti į tai, ką siuvimas iš tikrųjų daro su vandeniui atsparia medžiaga.

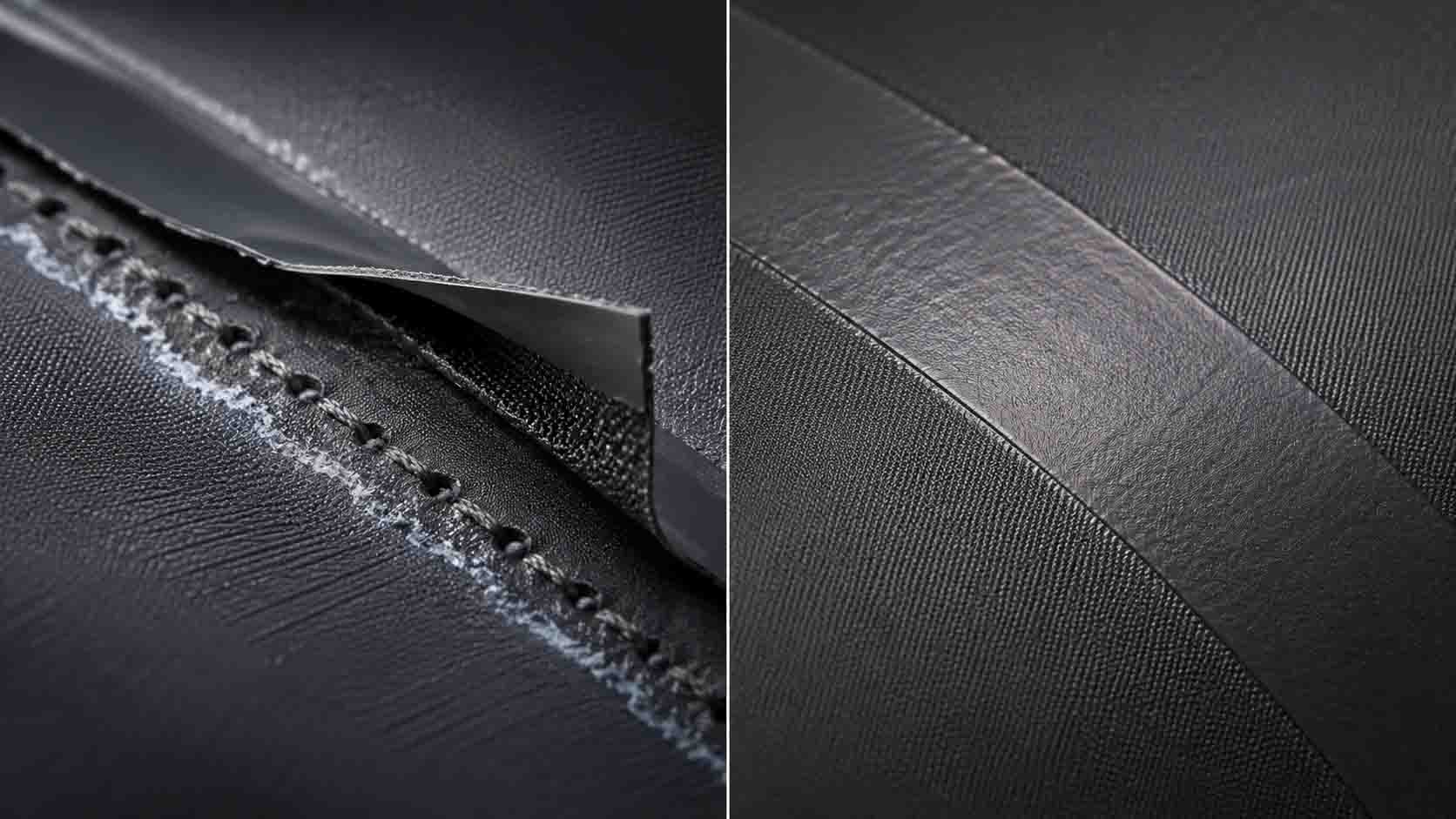

Pramoninis susiuvimas sujungia audinių plokštes, per jas perleidžiant adatas dideliu tankiu. Kiekvienas adatos pravedimas vandeniui atsparioje membranoje sukuria perforaciją. Įprastoje siūlėje gali susidaryti keli šimtai tokių perforacijų vienam siūlės ilgio metrui. Gamintojai tai išsprendžia siūlės juosta, užklijuota ant siūlės, kuri uždengia skylutes ir laikinai atkuria atsparumą vandeniui.
Problema atsiranda laikui bėgant ir esant naudojimo stresui. Ištirpęs ledinis vanduo, sėdėdamas prie įdėklo siūlių, sukuria nuolatinį hidrostatinį slėgį. Lankstūs pakrautos kuprinės nešimo ciklai pakartotinai apdoroja juostos kraštelius. Saulės poveikis ir temperatūros ciklas laipsniškai blogina juostos sukibimą. Galų gale juosta pakyla kampe ar krašte, vanduo aptinka apačioje esančias adatų skylutes, o įdėklas nuteka – ne katastrofiškai, bet nuolat, taip, kad dienos kelionėje sugadina bakalėjos maišą arba sugeria elektronikos pakuotę.
Tai yra struktūrinis statybos metodo rezultatas, o ne kokybės kontrolės gedimas. Susiūta konstrukcija su siūlių juosta gali pagaminti gaminį, kuris praeina pradinį atsparumo vandeniui bandymą. Jis negali patikimai pagaminti gaminio, kuris išlaikytų tą našumą realaus naudojimo metais.
Aukšto dažnio suvirinimas: kaip pašalinamas siūlės gedimo režimas
Aukšto dažnio (HF) suvirinimas (taip pat vadinamas RF suvirinimu) išsprendžia susiuvamų siūlių problemą pakeitus siūlės prasmę.

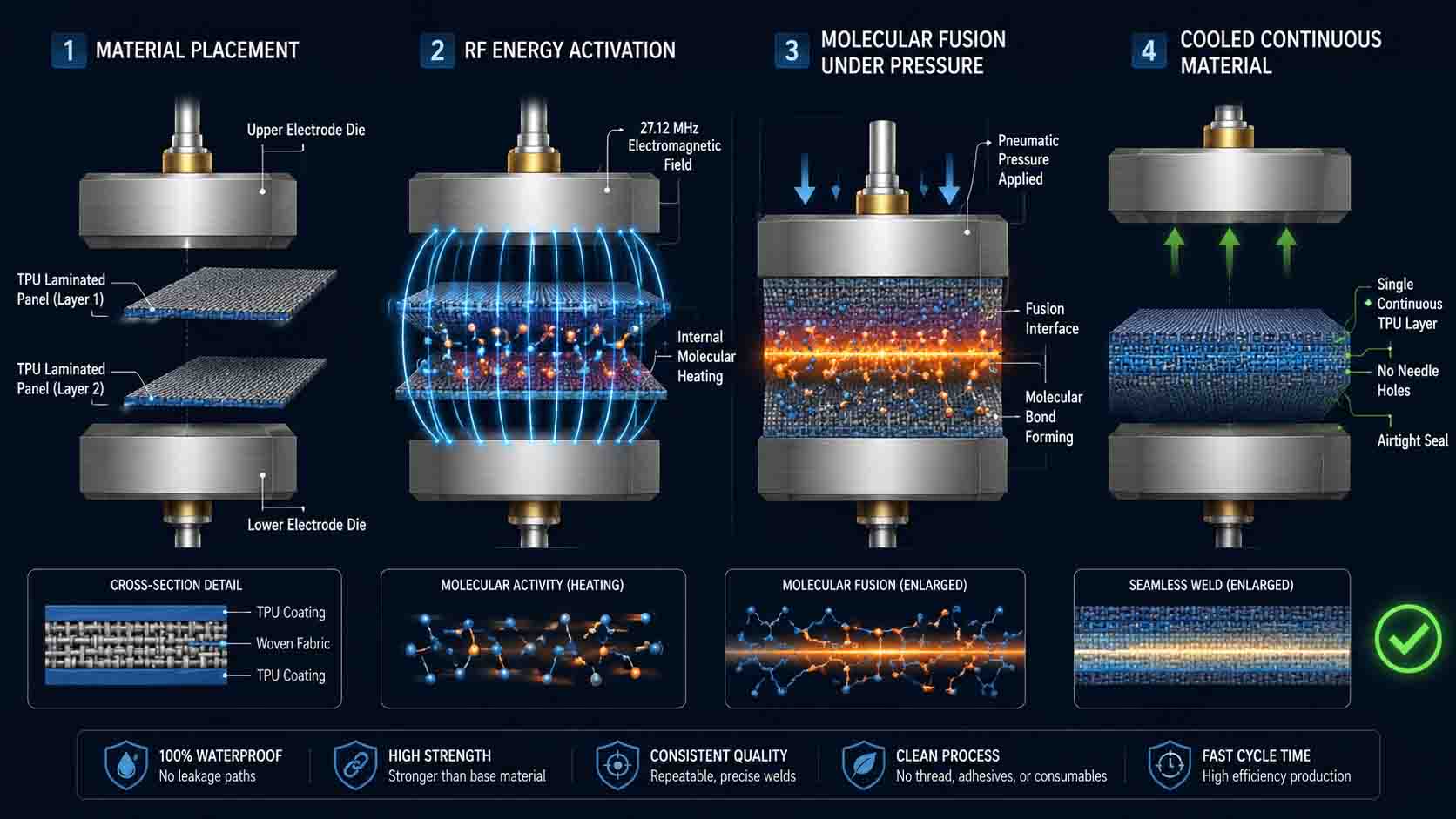

Užuot mechaniškai pritvirtinę dvi TPU plokštes kartu su sriegiu, HF suvirinimas naudoja 27,12 MHz elektromagnetinę energiją, kad generuotų šilumą TPU medžiagos viduje sujungimo zonoje. Kintamasis elektromagnetinis laukas priverčia TPU esančias polines molekules greitai svyruoti, sukeldamos vidinę trintį ir šilumą. Tuo pačiu metu veikiant pneumatiniam slėgiui, medžiaga, esanti sąsajoje tarp dviejų plokščių, pasiekia susiliejimo temperatūrą ir sluoksniai susilieja molekuliniu lygiu.
Kai elektromagnetinis laukas pašalinamas ir medžiaga atvėsta esant nuolatiniam slėgiui, dvi plokštės suvirinimo zonoje tampa viena ištisine medžiaga. Nėra adatos skylių, siūlų ir nieko dengiančios juostos. Siūlė neužsandarinta – ji nebeegzistuoja kaip atskira konstrukcija. HF suvirinto minkštojo aušintuvo vidinis įdėklas yra vienas vandeniui nepralaidus baseinas.
Praktiškai tai reiškia, kad ištirpęs ledo vanduo atsiduria ant paviršiaus, kuriame nėra prasiskverbimo takų. Nėra juostos kraštų, kuriuos būtų galima pakelti, nėra dygsnio skylių, kurias būtų galima atidaryti esant slėgiui, ir nėra degradacijos mechanizmo, kuris palaipsniui mažina siūlės našumą per gaminio naudojimo laiką. Suvirinimo zona, kurioje vanduo sulaikomas tą dieną, kai produktas pristatomas, vanduo taip pat bus išlaikytas po dvejų metų, darant prielaidą, kad pagrindinė medžiaga nėra fiziškai pažeista.
Konstravimo metodas taip pat leidžia integruoti hermetiškas užtrauktukų sistemas, kurios papildo suvirintą įdėklą. Kai kartu su HF suvirintu korpusu naudojamas tinkamai nurodytas vandeniui nepralaidus užtrauktukas, gaunamas aušintuvas, kurį galima apversti ant šono, apversti arba panardinti be nuotėkio – ne dėl kruopštaus naudojimo, o dėl to, kad nėra struktūrinio vandens ištekėjimo kelio.
Laboratoriniai tyrimai: kaip patvirtinami veiksmingumo reikalavimai
Medžiagų specifikacijos ir konstrukcijos metodai nulemia, ką iš principo gali šaltesnė kuprinė. Laboratoriniai tyrimai nustato, ar konkretus produktas iš tikrųjų veikia pagal tą potencialą. Aukščiausios kokybės minkštiems aušintuvams svarbiausi yra trys bandymo protokolai.
Ledo sulaikymo testas

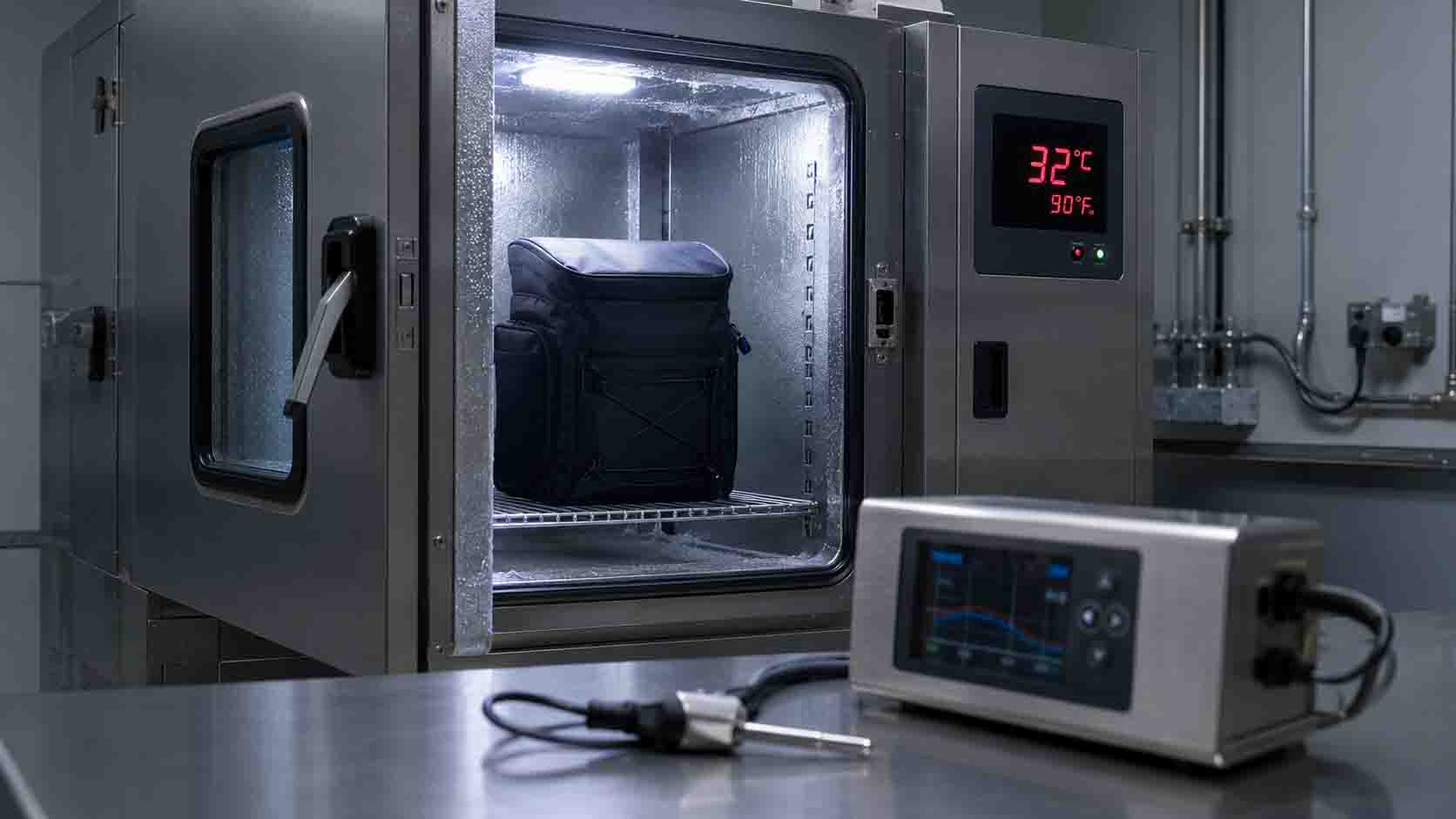

Ledo sulaikymas yra pagrindinis bet kurio aušintuvo veikimo reikalavimas ir jis labai jautrus bandymo vykdymui. Atliekant prasmingus bandymus, pakrautas aušintuvas patalpinamas į kontroliuojamą klimato kamerą, kurioje palaikoma nuolatinė aplinkos temperatūra (paprastai 90 °F (32 °C) arba aukštesnė, imituojant didžiausias vasaros sąlygas) ir matuojamas, kiek laiko išlaikomas kietas ledas. Aukščiausios kokybės konstrukcija, naudojant uždarų porų putplasčio izoliaciją kartu su HF suvirintomis siūlėmis ir sandariais uždoriais, tokiomis sąlygomis nuolat išlaiko ledą nuo 48 iki 72 valandų, priklausomai nuo putų storio ir pradinės ledo apkrovos. Bandymai, atliekami esant žemesnei aplinkos temperatūrai arba su iš anksto aušintais kameromis, duoda ilgesnius skaičius, kurie neatspindi tikrojo naudojimo lauke.
Hidrostatinio slėgio bandymas
Siūlės vientisumas veikiant slėgiui tikrinamas pripučiant sandarų aušintuvą iki nurodyto vidinio slėgio, išmatuoto barais, ir tikrinant, ar per siūlių zonas ar uždarymo sistemas nepatenka oro. 1,0 baro bandymas, atitinkantis 10 metrų vandens stulpelio hidrostatinį slėgį, yra tinkamas gaminių, skirtų naudoti lauke, įskaitant galimą panardinimą, standartas. IPX7 (1 metro panardinimas 30 minučių) ir IPX8 (ilgalaikis panardinimas daugiau nei 1 metras) įvertinimai turėtų būti patikrinti atliekant kameros bandymą, o ne savarankiškai sertifikuojant. HF suvirintos siūlės nuolat laikosi 1,0 baro slėgyje; Pagal tą patį bandymo protokolą susiūtos siūlės su juostele paprastai sugenda nuo 0,1 iki 0,3 baro.
Kritimo ir apkrovos bandymas
Visiškai pakrauta minkšta aušintuvo kuprinė – ledas, maistas ir gėrimai kartu – gali sverti nuo 15 iki 20 kilogramų. Įprasto naudojimo metu diržų sistema, pečių dirželio tvirtinimo taškai ir nešiojimo rankenos patiria didelį įtempimą, o įtempimas susikoncentruoja suvirinimo arba dygsnio tvirtinimo taškuose. Atliekant apkrovos bandymą, nešiojimo sistemai taikoma didžiausia vardinė svorio talpa ir atliekami pasikartojantys numetimo ciklai, siekiant patikrinti, ar tvirtinimo taškai nesuges naudojant lauke. Šis bandymas yra ypač svarbus HF suvirintoms rankenoms ir dirželių priedams, kai suvirinimo zonoje reikia laikyti laikančiąją įrangą be sutvirtinimo, kurį suteikia susiuvimas audinio ir aparatūros sankirtose.
Ką šie inžineriniai sprendimai reiškia OĮG tiekimui
Atotrūkis tarp aukščiausios kokybės minkštos aušintuvo kuprinės ir gaminio, kuris tik atrodo kaip vienas, beveik visiškai priklauso nuo sprendimų, priimtų medžiagų specifikacijos ir konstrukcijos metodo etape – prieš gaminant vieną vienetą. Kai produktas patenka į rinką ir klientai jį grąžina dėl nesandarių siūlių ar nepavykusio ledo sulaikymo, tie sprendimai jau yra užrakinti.
Prekės ženklams, vertinantiems minkštųjų aušintuvų gamybos partnerius, tinkami klausimai yra konkretūs: kokios TPU klasės naudojamos įdėklai ir ar jie turi maisto kokybės sertifikatą? Ar siūlės HF yra suvirintos ar susiuvamos juostele ir kokiam slėgiui suvirinimo siūlės patvirtintos? Kaip iš tikrųjų atrodo ledo sulaikymo bandymo protokolas – aplinkos temperatūra, trukmė ir pradinės apkrovos sąlygos? Ar hidrostatinis bandymas atliekamas vienetui ar partijai?
Gamintojas, turintis tikrų pajėgumų šioje produktų kategorijoje, turės tiesioginius atsakymus į visus šiuos klausimus. Minkštos aušintuvo kuprinės, kuri iš tikrųjų veikia, inžineriją paaiškinti nėra sudėtinga – ji tiesiog konkreti, o specifiškumas yra būtent tai, kas atskiria produktą, kurį verta paremti, nuo tokio, kuris nėra toks.
